Produktionslinie für Pulverbeschichtung mit unterschiedlichen Größen Aluminiumprofil kundenspezifisches Beschichtungshardware Sprühen

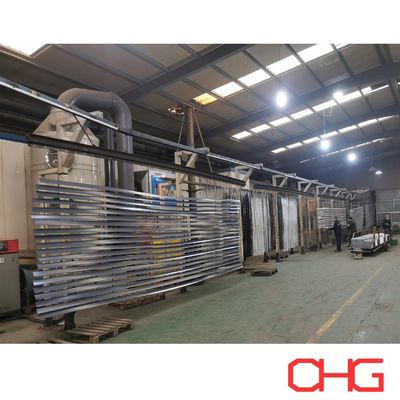

Pulverbeschichtungsanlage für Aluminiumprofile

Integriertes automatisches und manuelles Sprühsystem

Diese Pulverbeschichtungsanlage integriert automatisierte elektrostatische Sprühanwendungen mit ergänzender manueller Beschichtung und bietet eine flexible und hochpräzise Lösung für Aluminiumprofile verschiedener Größen, Querschnitte und struktureller Komplexitäten.

Die hybride Sprühkonfiguration gewährleistet:

• Gleichmäßige Schichtdicke

• Verbesserte Kanten- und Eckabdeckung

• Präzise Oberflächenveredelung auf komplexen Geometrien

• Stabile und wiederholbare Beschichtungsqualität

Das System ist darauf ausgelegt, Produktionseffizienz mit manueller Anpassungsfähigkeit zu verbinden, was es ideal für die standardisierte und kundenspezifische Herstellung von Aluminiumprofilen macht.

Spezifikationen der Spritzkabine

Die Spritzkabine ist aus hochwertigem PP (Polypropylen) gefertigt und bietet:

• Hervorragende chemische Beständigkeit und Korrosionsbeständigkeit

• Lange Lebensdauer

• Einfache Wartung und Reinigung

Das Kabinendesign priorisiert sowohl Leistung als auch Arbeitssicherheit und beinhaltet:

• Hocheffizientes Lüftungs- und Luftabsaugsystem

• Optimiertes Luftstromdesign für stabile Pulverabscheidung

• Integrierte Sicherheits- und Staubkontrollfunktionen

Detaillierte technische Zeichnungen bieten einen umfassenden Überblick über das Kabinenlayout, die Luftzirkulation und die Sicherheitskonfiguration.

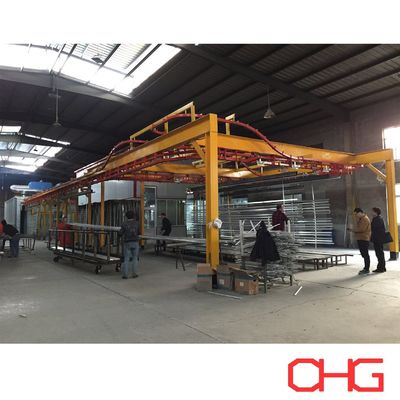

Hängende Förderanlage

Eine hängende Förderanlage transportiert Werkstücke reibungslos durch jede Verarbeitungsstufe und gewährleistet:

• Kontinuierliche und stabile Bewegung

• Optimale Raumnutzung

• Verbesserter Produktionsdurchsatz

Das Förderanlagenlayout ist so konzipiert, dass Teile sequenziell durch folgende Schritte geführt werden:

• Reinigung

• Vorbehandlung

• Trocknung

• Pulverauftrag

• Aushärtung

• Kühlung

Technische Zeichnungen veranschaulichen klar die Förderwegführung und die Integration mit jeder Prozesszone.

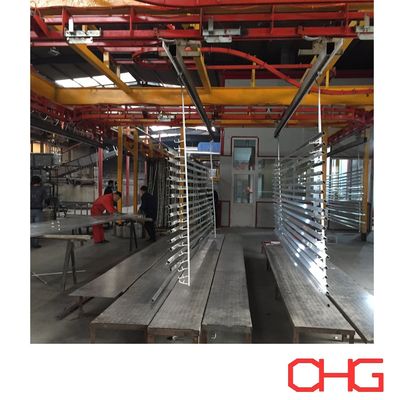

Manuelle Be- und Entladestationen

Dedizierte manuelle Be- und Entladestationen sind entlang der Förderlinie positioniert, um operative Flexibilität zu bieten.

Wichtige Vorteile sind:

• Genaue Positionierung von Profilen vor dem Sprühen

• Anpassungsfähigkeit an verschiedene Größen und Formen

• Verbesserte Handhabung von kundenspezifischen oder Kleinserienprodukten

• Ergonomisches Arbeitsplatzdesign für effizientes Arbeiten

Die Konstruktionsdokumentation identifiziert spezifische Be- und Entladezonen und gewährleistet Klarheit bei der Systemlayout- und Workflowplanung.

Prozessablauf der Pulverbeschichtung

1. Oberflächenvorbereitung

Aluminiumprofile werden gründlich gereinigt, um Öl, Staub und Verunreinigungen zu entfernen. Eine ordnungsgemäße Oberflächenvorbereitung ist entscheidend für eine starke Pulverhaftung und eine gleichmäßige Beschichtungsleistung.

2. Vorbehandlung

Profile werden chemisch behandelt, um die Korrosionsbeständigkeit zu verbessern und die Haftfestigkeit zu erhöhen. Typische Methoden umfassen:

• Chemische Reinigung

• Phosphatierung

• Chromat- oder chromfreie Konversionsbeschichtung

Diese Stufe bereitet die Aluminiumoberfläche für eine optimale Pulverhaftung vor.

3. Trocknung

Nach der Vorbehandlung durchlaufen die Profile einen Trockenofen, um Restfeuchtigkeit zu entfernen. Eine vollständig trockene Oberfläche gewährleistet eine stabile elektrostatische Pulverapplikation.

4. Elektrostatische Pulverapplikation

Pulverbeschichtungsmaterial wird elektrostatisch aufgeladen und mit automatischen Sprühpistolen auf geerdete Aluminiumprofile gesprüht. Manuelles Nachsprühen gewährleistet eine vollständige Abdeckung komplexer Bereiche und Kanten.

5. Pulveraushärtung

Die beschichteten Profile gelangen in einen Aushärtungsofen, in dem kontrollierte Erwärmung die Pulverpartikel schmilzt und fließen lässt, wodurch ein glatter und kontinuierlicher Film entsteht. Chemische Vernetzung während der Aushärtung führt zu einer haltbaren, stoßfesten und korrosionsbeständigen Beschichtung.

6. Kühlung

Kontrollierte Kühlung stabilisiert den Beschichtungsfilm und erhält die Oberflächenqualität und das Aussehen.

7. Qualitätskontrolle

Jedes fertige Profil durchläuft eine umfassende Inspektion, einschließlich:

• Messung der Schichtdicke

• Bewertung des Oberflächenbildes

• Haftprüfung

• Überprüfung der gesamten Beschichtungsintegrität

Nur Produkte, die die Qualitätsstandards erfüllen, werden zur Endverpackung oder zur Weiterverarbeitung freigegeben.

Systemvorteile

Durch die Kombination von fortschrittlicher Automatisierung mit manueller Präzision liefert diese Pulverbeschichtungsanlage:

• Hochwertige und konsistente Oberflächen

• Flexibilität für kundenspezifische Aluminiumprofile

• Effiziente Raumnutzung

• Stabile und zuverlässige Produktionsleistung

Umfassende Konstruktionszeichnungen begleiten das System und bieten transparente Anleitungen für Installation, Integration und Betrieb.
