Top-Produktionslinie für Pulverbeschichtung von Kohlenstoffstahlblechen mit leistungsstarker, kundenspezifischer Roboterpoliermaschine

Pulverbeschichtungsanlage für Stahlbleche

Diese Pulverbeschichtungsanlage ist speziell für Stahlbleche verschiedener Größen und Geometrien konzipiert und liefert eine sichere, langlebige und qualitativ hochwertige Oberflächenbeschichtung.

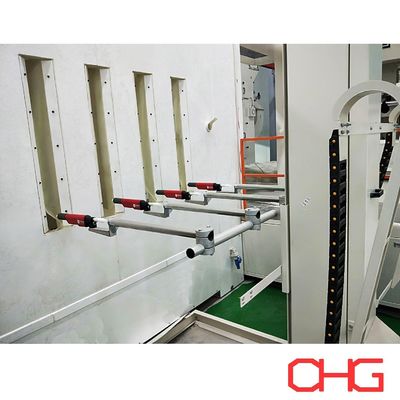

Die Spritzkabine ist aus PVC gefertigt und bietet hervorragende chemische Beständigkeit, Haltbarkeit und einfache Wartung. Der Beschichtungsprozess kombiniert automatische Spritzpistolen mit ergänzender manueller Beschichtung, um eine präzise und gleichmäßige Anwendung auch auf komplexen Werkstücken zu gewährleisten.

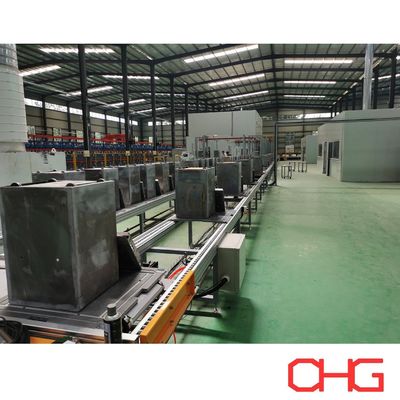

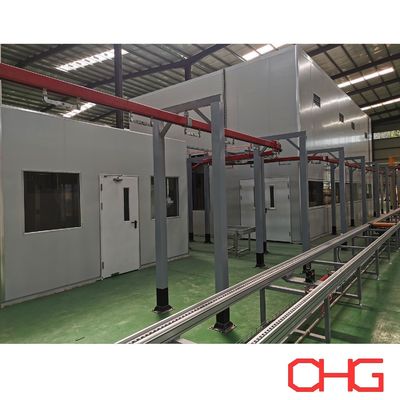

Das System kombiniert einen bodengestützten Kettenförderer für den Vorbehandlungsbereich und ein Hängebahnsystem für den Pulverbeschichtungsbereich, was einen stabilen Betrieb und einen gleichmäßigen Produktionsfluss ermöglicht.

Hauptmerkmale

• Effizientes Vorbehandlungssystem
  Verwendet einen bodengestützten Kettenförderer für eine zuverlässige und kontrollierte Bewegung durch Reinigungs- und Oberflächenvorbereitungsstufen.
• Stabiler Pulverbeschichtungsprozess
  Die Hängebahn arbeitet mit konstanter Geschwindigkeit und gewährleistet eine gleichmäßige Beschichtungsdicke und eine einheitliche Oberflächenqualität.
• Hybrides Sprühverfahren
  Kombiniert automatisches Sprühen für Effizienz mit manueller Nacharbeit für Präzision, um eine vollständige Abdeckung komplexer Geometrien zu gewährleisten.
• Hohe Prozessintegration
  Von der Oberflächenvorbereitung bis zur Endmontage ist die Anlage auf einen reibungslosen Arbeitsablauf und optimierte Produktivität ausgelegt.

Produktionslinienablauf

1. Beladung im Schweißbereich
   Ein Manipulator belädt den Schrankkörper und die Türpaneele auf separate Stationen.
2. Metallschleifen
   Ein Roboter poliert Schweißnähte am Schrankkörper, während Türpaneele manuell geschweißt und oberflächlich bearbeitet werden.
3. Phosphatierung
   Werkstücke werden mit einer Phosphatlösung abgewischt, um die Haftung der Beschichtung und die Korrosionsbeständigkeit zu verbessern.
4. Feuchtigkeitstrocknung (40–50 °C)
   Teile werden getrocknet, um Restfeuchtigkeit vor der Weiterverarbeitung zu entfernen.
5. Manuelle Spachtelanwendung
   Bedienpersonal trägt Spachtelmasse auf, um Oberflächenfehler zu füllen.
6. Spachteltrocknung (40–50 °C)
   Spachtelmasse wird ausgehärtet, um die richtige Härte und Haftung zu erreichen.
7. Manuelles Spachtelschleifen
   Oberflächen werden manuell poliert, um eine glatte und gleichmäßige Oberfläche zu erzielen.
8. Werkstückstapelung
   Ungefähr 100 Werkstücksätze werden vor dem Transfer zur nächsten Stufe gepuffert.
9. Mechanischer Transfer
   Gestapelte Teile werden zur Hauptbeschichtungslinie transportiert.
10. Abblasen
    Elektrostatische Luftpistolen werden verwendet, um Staub und Verunreinigungen von Oberflächen zu entfernen.
11. Beschichtungsauftrag
    Automatisches Sprühen in Kombination mit manueller Nacharbeit gewährleistet eine vollständige und gleichmäßige Abdeckung.
12. Pulverhärtung (200 °C, 18 Min.)
    Beschichtete Teile werden ausgehärtet, um eine haltbare, vernetzte Beschichtungsschicht zu bilden.
13. Luftkühlung
    Werkstücke werden gekühlt, um die Beschichtungseigenschaften zu stabilisieren.
14. Manuelle Montage von Rollen
    Endmontageschritt, bei dem Rollen montiert werden.
15. AGV-Transfer
    Fertige Produkte werden per AGV (Automated Guided Vehicle) für die nachgelagerte Handhabung oder Verpackung transportiert.

Kundenspezifische Anpassung & Ingenieurunterstützung

Alle Produktionslinien werden vollständig nach Kundenwunsch angepasst. Für eine genaue Auslegung und ein Angebot stellen Sie bitte folgende Informationen bereit:

• Werkstückabmessungen und -gewicht

• Produktionskapazität

• Beschichtungsspezifikationen und -standards

• Fabriklayout und Platzverhältnisse

Unser Ingenieurteam liefert eine maßgeschneiderte Lösung, die die Effizienz maximiert, eine gleichbleibende Qualität gewährleistet und auf Ihre Produktionsziele abgestimmt ist.

Kontaktieren Sie uns noch heute, um Ihre maßgeschneiderte Beschichtungslösung und Ihr technisches Angebot zu erhalten.
