Kontinuierliche E-Beschichtungslinie mit Anodisierungstanks mit großem Fassungsvermögen und mehrstufigen Vorbehandlungsprozessen

Vollautomatische Aluminium-Anodisierungs- und elektrophoretische Beschichtungslinie für Automobilkomponenten

Bei diesem Projekt handelt es sich um eine vollautomatische Produktionslinie für die Eloxierung und elektrophoretische Beschichtung von Aluminium, die für die hochwertige Oberflächenbehandlung von Aluminiumkomponenten im Automobilbereich konzipiert ist. Das System verfügt über ein automatisches Tauchverfahren mit mehreren Tanks in Kombination mit einem effizienten Transfersystem, das einen stabilen Betrieb mit hohem Durchsatz vom Beladen bis zum endgültigen Entladen ermöglicht.

Die Produktionslinie integriert eine komplette Prozesskette, einschließlich Vorbehandlung, Eloxierung, elektrolytischer Einfärbung, elektrophoretischer Beschichtung, Versiegelung, Trocknung und Aushärtung. Der Vorbehandlungsbereich umfasst Entfettung, Ultraschallreinigung, alkalisches Ätzen, chemisches/elektronisches Polieren, Neutralisierung und mehrere Spülstufen, um eine optimale Oberflächenvorbereitung und eine gleichbleibende Filmqualität vor dem Eloxieren sicherzustellen.

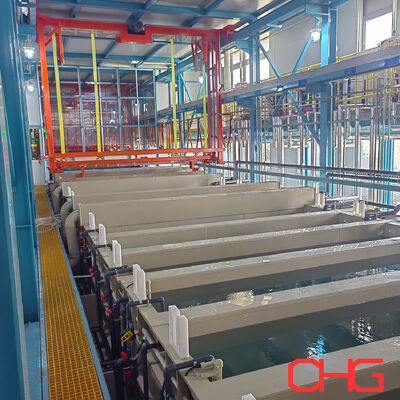

Der Anodisierungsbereich ist mit mehreren Anodisierungstanks mit hoher Kapazität (jeweils ca. 4300 l) ausgestattet, die durch Umlauffiltrationssysteme, Plattenwärmetauscher, Industriekühler und PVDF-Umwälzpumpen unterstützt werden. Diese Systeme gewährleisten eine präzise Temperaturkontrolle, stabile Elektrolytbedingungen und eine gleichmäßige Oxidfilmbildung, die für die Oberflächenveredelung in Automobilqualität erforderlich ist.

Zur Verbesserung der Oberflächenveredelung umfasst die Linie elektrolytische Färbe- und elektrophoretische Beschichtungsprozesse, um ein einheitliches Erscheinungsbild, eine verbesserte Korrosionsbeständigkeit, eine verbesserte Witterungsbeständigkeit und eine langfristige Oberflächenbeständigkeit zu erzielen. Der elektrophoretische Beschichtungsbereich ist mit Ultrafiltrationssystemen (UF), Raffinierungssystemen, Rückgewinnungssystemen und Härtungsöfen integriert, um eine stabile Beschichtungsqualität und eine effiziente Lackausnutzung zu gewährleisten.

Der Siegelbereich unterstützt je nach Produktleistungsanforderungen optionale Kaltsiegel-, Mitteltemperatur-Siegel- oder Heißsiegelprozesse. In Kombination mit einer mehrstufigen DI-Wasserspülung verbessert das Verfahren die Korrosionsbeständigkeit, Verschmutzungsbeständigkeit und Beschichtungsbeständigkeit für Automobilanwendungen erheblich.

Darüber hinaus wird die Linie durch eine umfassende Wasseraufbereitungs- und Recycling-Infrastruktur unterstützt, einschließlich Reinwassererzeugungssystemen mit Quarzsand- und Aktivkohlefiltration, Ultrafiltrationseinheiten, Raffinationssystemen und Wasserrückgewinnungssystemen. Klassifizierte Abwassersammelsysteme für saures, alkalisches, fluoridhaltiges und Elektrophorese-Abwasser gewährleisten die Einhaltung der Umweltvorschriften und einen nachhaltigen Betrieb gemäß den Standards der Automobilindustrie.

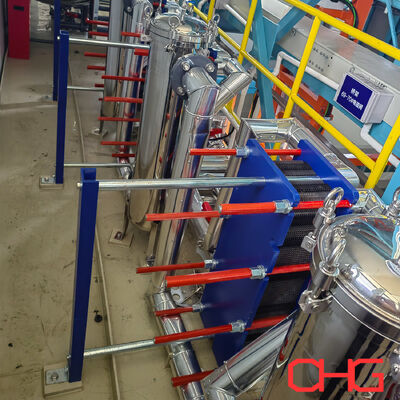

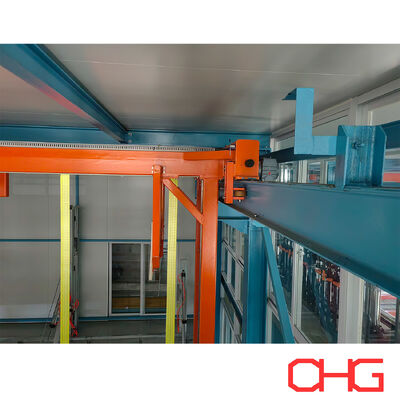

Die Produktionslinie ist mit leistungsstarken Hilfssystemen ausgestattet, darunter Filtereinheiten (30–40 T/h), Plattenwärmetauscher, industrielle Kühlsysteme, zentralisierte elektrische Steuerungssysteme und automatisierte Transfermechanismen. Das Layout umfasst außerdem Pufferstationen, Wartungsplattformen, Transferwagen und Bedienerzugangswege, um die Produktionseffizienz, die Gerätewartung und das Anlagenmanagement zu optimieren.

Hauptmerkmale

•Vollautomatischer Betrieb

Das integrierte Steuerungssystem gewährleistet eine stabile, effiziente und konsistente Produktionsleistung.

•Komplett integrierte Prozesskette

Kombiniert Vorbehandlung, Eloxierung, elektrolytische Färbung, elektrophoretische Beschichtung, Versiegelung, Trocknung und Härtung in einer automatisierten Linie.

•Oberflächenbehandlung in Automobilqualität

Entwickelt, um eine hohe Korrosionsbeständigkeit, Gleichmäßigkeit des Films, ein einheitliches Erscheinungsbild und eine langfristige Haltbarkeit für Automobil-Aluminiumkomponenten zu erreichen.

•Hochpräzises Eloxalsystem

Anodisierungstanks mit großem Fassungsvermögen, integriert mit fortschrittlichen Kühl-, Filter- und Zirkulationssystemen für eine stabile Oxidfilmqualität.

•Integriertes elektrophoretisches Beschichtungssystem

Ausgestattet mit UF-Systemen, Raffinierungssystemen, Rückgewinnungssystemen und Härtungsöfen, um eine effiziente Beschichtungsleistung und Lackrückgewinnung zu gewährleisten.

•Flexible Endbearbeitungsfähigkeit

Unterstützt mehrere Versiegelungs- und Veredelungsoptionen, um unterschiedlichen technischen und optischen Anforderungen gerecht zu werden.

•Fortgeschrittenes Wassermanagement

Enthält Reinwassererzeugungs-, Ultrafiltrations- und Recyclingsysteme, um den Wasserverbrauch zu reduzieren und die Betriebseffizienz zu verbessern.

•Umweltkonformität

Die klassifizierte Abwassersammlung und das behandlungsbereite Design unterstützen einen umweltfreundlichen Betrieb.

•Optimiertes Anlagenlayout

Beinhaltet automatisierte Transfersysteme, Pufferzonen, Wartungszugang und Bedienerwege für eine effiziente Logistik und Anlagenverwaltung.
