Pulverbeschichtungsleitung mit Luftförderer und Heber für die Beschichtung von elektrischen Steuerungskabinetten aus Stahl

Pulverbeschichtungs-Produktionslinie für elektrische Schaltschränke

Diese Pulverbeschichtungs-Produktionslinie ist speziell für die Oberflächenveredelung von elektrischen Schaltschränken und Gehäusekomponenten aus Stahl konzipiert. Das System kombiniert den automatischen Pulverauftrag mit manuellem Ausbesserungssprühen, um auch bei komplexen Schrankstrukturen und vertieften Bereichen eine gleichbleibende Beschichtungsqualität zu erzielen.

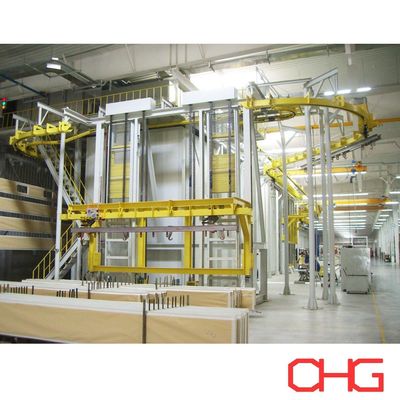

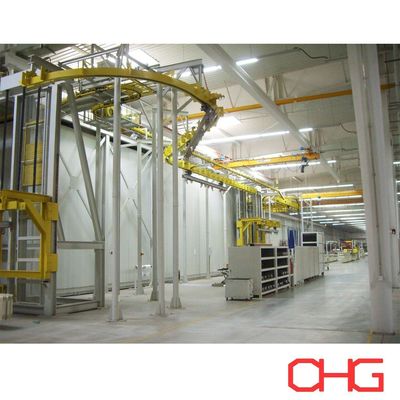

Die Pulversprühkabine ist aus hochwertigem PP (Polypropylen) gefertigt und bietet eine hervorragende chemische Beständigkeit, einfache Wartung und lange Lebensdauer. Der Materialtransport erfolgt über ein hängendes Hängefördersystem mit Hebestationen, das einen reibungslosen Produkttransfer und einen effizienten Arbeitsablauf während des gesamten Beschichtungsprozesses gewährleistet.

Produktionsprozess

Die Linie ist darauf ausgelegt, sowohl die Beschichtungsqualität als auch die Produktionseffizienz durch eine sorgfältig kontrollierte Abfolge von Vorgängen zu optimieren:

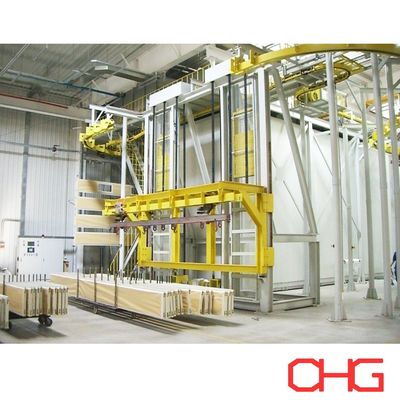

• Ladestation:Der Förderbandträger stoppt an der Ladeposition und die Hebevorrichtung senkt sich ab, um dem Bediener das sichere und bequeme Aufhängen der Werkstücke zu erleichtern.
• Spritzvorbehandlung:Die Werkstücke bewegen sich Schritt für Schritt durch den Vorbehandlungsbereich und halten in jeder Phase für spezielle Sprüh- und Reinigungsvorgänge an, um eine gründliche Oberflächenvorbereitung sicherzustellen.
• Trockenbereich:Nach der Vorbehandlung gelangen die Teile in eine Trocknungszone, wo die Restfeuchtigkeit vor dem Auftragen der Beschichtung entfernt wird.
• Automatische Pulverbeschichtungskabine:Mit einer Prozessgeschwindigkeit von ca. 1,5 m/min bewegen sich die Werkstücke kontinuierlich durch die automatische Spritzkabine. Automatische Spritzpistolen sorgen für eine gleichmäßige Beschichtungsabdeckung, während Bediener bei Bedarf zusätzliche manuelle Spritzarbeiten durchführen können.
• Manuelle Ausbesserungskabine:In Bereichen, die besondere Aufmerksamkeit erfordern, werden die Werkstücke in der manuellen Spritzkabine angehalten, sodass der Bediener Pulver präzise auf Ecken, Kanten und komplexe Geometrien auftragen kann.
• Pulverhärtungsofen:Beschichtete Werkstücke werden gesammelt und durch den Aushärtungsabschnitt transportiert, wo das Pulver schmilzt, fließt und chemisch vernetzt, um eine dauerhafte Schutzschicht zu bilden.
• Kühlzone:Nach dem Aushärten durchlaufen die Produkte einen natürlichen Kühlbereich, um die Beschichtung zu stabilisieren und die Teile für die Handhabung vorzubereiten.
• Entladestation:Die Hebevorrichtung senkt sich erneut ab, um den Bedienern beim sicheren und effizienten Entladen der fertigen Komponenten zu helfen.

Hauptmerkmale

• Automatischer und manueller Pulverauftrag für optimale Beschichtungsqualität und Flexibilität.

• PP-Pulverspritzkabine mit ausgezeichneter Korrosionsbeständigkeit und einfacher Wartung.

• Hängefördersystem mit Hebestationen für effiziente Materialhandhabung.

• Schrittweiser Vorbehandlungsprozess, der eine hervorragende Beschichtungshaftung gewährleistet.

• Kontinuierliches automatisches Sprühen kombiniert mit manueller Nachbesserungsmöglichkeit.

• Hochwertiges Aushärtungssystem für dauerhafte und gleichmäßige Beschichtungsleistung.

• Flexibles Design, geeignet für Schaltschränke, Steuergehäuse, Schaltanlagengehäuse und andere Blechprodukte.

Pulverbeschichtungsprozess

1. Oberflächenvorbereitung

Der Prozess beginnt mit einer gründlichen Reinigung, um Öl, Staub und Verunreinigungen von der Metalloberfläche zu entfernen und so die Grundlage für eine starke Beschichtungshaftung zu schaffen.

2. Vorbehandlung

Chemische Vorbehandlungsprozesse wie Entfetten, Phosphatieren und Spülen verbessern die Korrosionsbeständigkeit und bereiten den Untergrund für die Pulverbeschichtung vor.

3. Trocknen

Nach der Vorbehandlung werden die Werkstücke vollständig getrocknet, um Restfeuchtigkeit zu beseitigen und die Beschichtungsqualität sicherzustellen.

4. Pulverauftrag

Mit automatischen und manuellen Spritzpistolen werden elektrostatisch aufgeladene Pulverpartikel aufgetragen, wodurch eine gleichmäßige Lackschicht auf der gesamten Oberfläche entsteht.

5. Aushärten

Die beschichteten Teile durchlaufen einen Härtungsofen, in dem das Pulver schmilzt und vernetzt und so eine robuste, haltbare und attraktive Oberfläche bildet.

6. Kühlung

Durch kontrollierte Kühlung wird die Beschichtung stabilisiert und ihre mechanischen und ästhetischen Eigenschaften bleiben erhalten.

7. Qualitätsprüfung

Fertige Produkte werden auf Beschichtungsdicke, Aussehen, Haftung und Gesamtqualität der Oberfläche geprüft, um die Einhaltung der Produktionsstandards sicherzustellen.

Maßgeschneiderte Lösungen

Jede Pulverbeschichtungs-Produktionslinie wird entsprechend den Werkstückabmessungen, der Produktionskapazität, den Beschichtungsanforderungen und dem Fabriklayout des Kunden konstruiert. Kontaktieren Sie uns mit Ihren technischen Spezifikationen und unser Engineering-Team wird Ihnen ein maßgeschneidertes Angebot unterbreiten, das auf Ihre Fertigungsanforderungen zugeschnitten ist.
