Pulverbeschichtungslinie für elektrische Schaltschränke aus Eisen mit automatischem Sprühen und manueller Beschichtung für ein detailliertes Finish

Automatische Pulverbeschichtungslinie für elektrische Schaltschränke aus Eisen

Entwickelt für die Herstellung von Schaltschränken

Diese automatische Pulverbeschichtungslinie ist für die Oberflächenveredelung von elektrischen Schaltschränken, Gehäuseplatten und gefertigten Blechbaugruppen aus Eisen konzipiert. Das System ist auf eine gleichbleibende Beschichtungsqualität und zuverlässige Produktionsleistung ausgelegt und kombiniert automatisierten Pulverauftrag mit manuellen Ausbesserungsstationen, um eine vollständige Abdeckung komplexer Schrankstrukturen sicherzustellen.

Die Produktionslinie nutzt ein hängendes Hängefördersystem für den kontinuierlichen Materialtransport und eignet sich daher sowohl für die Massenproduktion als auch für die flexible Fertigung.

Integriertes Pulverbeschichtungssystem

Die Linie integriert mehrere Verarbeitungsstufen in einen kontinuierlichen Produktionsablauf, darunter:

• Manuelles Laden

• Spritzvorbehandlung

• Trocknen

• Automatische Pulverbeschichtung

• Manuelle Nachbesserung

• Pulverhärtung

• Kühlung

• Manuelles Entladen

Jeder Prozess wird sorgfältig koordiniert, um die Produktionseffizienz zu maximieren und gleichzeitig eine stabile Beschichtungsqualität aufrechtzuerhalten.

Produktionsworkflow

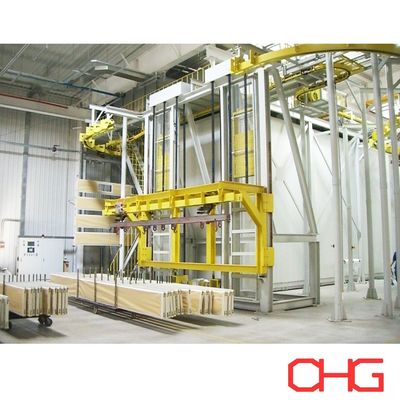

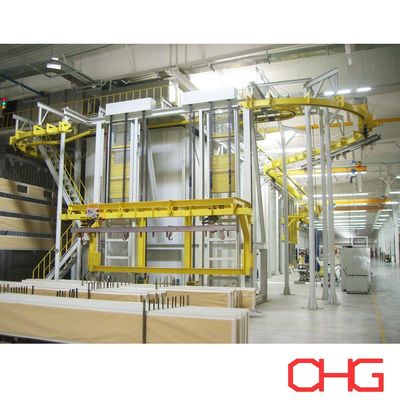

Die Werkstücke werden per aufzugsunterstützter manueller Beladung auf den Hängeförderer geladen. Während der Vorbehandlung durchläuft das Förderband jede Sprühstation, sodass die Reinigung und die chemische Behandlung einzeln durchgeführt werden können.

Nach der Entfeuchtung gelangen die Schränke in die automatische Pulverbeschichtungskabine, wo sich die Werkstücke kontinuierlich mit ca. 1,5 m/min fortbewegen. Automatische Spritzpistolen sorgen für eine gleichmäßige Beschichtungsabdeckung, während manuelle Bediener zusätzlich an Ecken, vertieften Stellen und anderen schwer zu beschichtenden Stellen sprühen.

Anschließend durchlaufen die beschichteten Werkstücke den Aushärteofen und werden anschließend auf natürliche Weise abgekühlt, bevor sie die Entladestation erreichen, wo die manuelle Entladung per Aufzug abgeschlossen wird.

Ausstattungsmerkmale

• PP-Pulverspritzkabine:Die Spritzkabine ist aus hochwertigem Polypropylen (PP) gefertigt und bietet hervorragende Korrosionsbeständigkeit, chemische Beständigkeit und einfache Wartung für einen langfristigen industriellen Betrieb.
• Automatische und manuelle Pulveranwendung

Die Kombination aus automatischem elektrostatischem Sprühen und manueller Ausbesserung gewährleistet:

• • Gleichmäßige Schichtdicke

  • Hervorragende Kantenabdeckung

  • Komplettbeschichtung komplexer Schrankkonstruktionen

  • Verbessertes Oberflächenbild

  • Reduzierter Pulverabfall

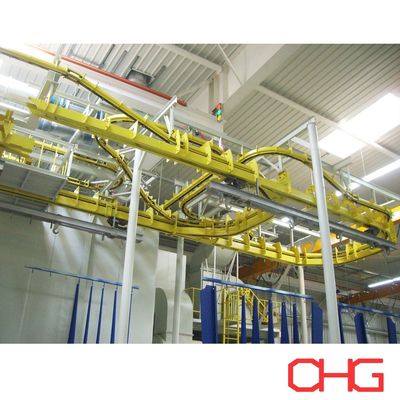

  • Hängefördersystem

Der Hängeförderer sorgt für einen zuverlässigen Transport während des gesamten Produktionsprozesses und optimiert gleichzeitig die Hallenfläche. Sein stabiler Betrieb unterstützt die kontinuierliche Produktion und vereinfacht die Werkstückhandhabung.

Pulverbeschichtungsprozess

1. Oberflächenvorbereitung:Vor dem Beschichten werden die Schrankkomponenten gründlich gereinigt, um Öl, Staub, Schweißrückstände und andere Verunreinigungen zu entfernen und so eine ideale Oberfläche für die Pulverhaftung zu schaffen.
2. Chemische Vorbehandlung:Die Vorbehandlung kann Entfetten, Phosphatieren oder andere Konversionsbeschichtungsverfahren umfassen, um die Korrosionsbeständigkeit zu verbessern und die Bindung zwischen dem Substrat und der Pulverbeschichtung zu stärken.
3. Trocknen:Nach der Vorbehandlung werden die Werkstücke vollständig getrocknet, um Restfeuchtigkeit zu beseitigen, bevor sie in die Pulverbeschichtungskabine gelangen.
4. Elektrostatische Pulveranwendung:Elektrostatisch aufgeladenes Pulver wird mit automatischen Spritzpistolen gleichmäßig auf geerdete Schrankoberflächen aufgetragen, während das manuelle Sprühen eine vollständige Abdeckung von Kanten, Ecken und vertieften Bereichen gewährleistet.
5. Pulverhärtung:Die beschichteten Komponenten gelangen in einen Aushärtungsofen, wo das Pulver schmilzt, fließt und sich chemisch zu einer glatten, schlagfesten und dauerhaften Schutzbeschichtung vernetzt.
6. Kühlung:Durch kontrollierte Kühlung wird die ausgehärtete Beschichtung stabilisiert, bevor die Werkstücke entladen werden.
7. Endkontrolle:Fertige Schränke werden auf Beschichtungsdicke, Oberflächenaussehen, Haftung und Gesamtqualität der Beschichtung geprüft, um sicherzustellen, dass sie den Kundenspezifikationen entsprechen.

Maßgeschneiderte technische Lösungen

Jede Pulverbeschichtungslinie wird individuell auf Ihre Schrankabmessungen, Produktionskapazität, Beschichtungsanforderungen und Fabriklayout zugeschnitten. Wir können das Vorbehandlungssystem, die Förderbandkonfiguration, die Pulverrückgewinnungsausrüstung, den Aushärtungsofen und den Automatisierungsgrad anpassen, um eine Komplettlösung bereitzustellen, die Produktivität und Beschichtungsleistung maximiert.

Kontaktieren Sie uns noch heute für ein individuelles technisches Angebot und eine schlüsselfertige Pulverbeschichtungslösung für die Herstellung elektrischer Schaltschränke.
