Pulverbeschichtungslinie mit Hängefördersystem für kundenspezifische Blechteile

Effiziente Beschichtungslösung für Blechgehäuse

Diese Pulverbeschichtungsanlage ist speziell für die Beschichtung von Blechbauteilen aus elektrischer Steuerungsanlage und Gehäuse ausgelegt.und KonfigurationenDas System bietet eine gleichbleibende Beschichtungsqualität, eine hohe Produktionseffizienz und einen zuverlässigen Betrieb für die moderne Blechherstellung.

Die Sprühkabine ist aus hochwertigem PP (Polypropylen) hergestellt und bietet eine hervorragende chemische Beständigkeit, Korrosionsschutz und eine lange Lebensdauer.Das Beschichtungsprozess kombiniert automatisches elektrostatisches Pulversprühen mit manuellem Touch-up-Sprühen, so dass die Flächen, Ecken, Kanten und komplexe Profile vollständig abgedeckt werden.

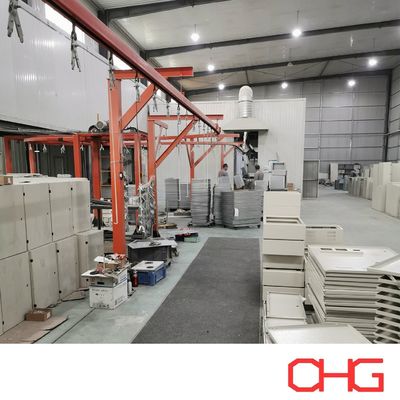

Die Werkstücke werden durch ein Monorail-Fahrspursystem transportiert, wodurch ein stabiler Transport, eine effiziente Raumnutzung und eine kontinuierliche Produktion während des gesamten Beschichtungsprozesses ermöglicht werden.

Wesentliche Merkmale

• mit einer Leistung von mehr als 50 W und mit einer Leistung von mehr als 50 W

• Für Werkstücke mit unterschiedlichen Größen und Geometrien geeignet

• PP-Pulversprühkabine mit hervorragender Korrosionsbeständigkeit

• Hybrides Sprühsystem mit automatischer und manueller Anwendung

• Monorail-Flugförderer für einen reibungslosen und zuverlässigen Transport

• Hohe Beschichtungseffizienz bei stabiler Produktionsleistung

• Anpassungsfähiges Prozesslayout und Produktionskapazität

Arbeitsfluss der Produktionslinie

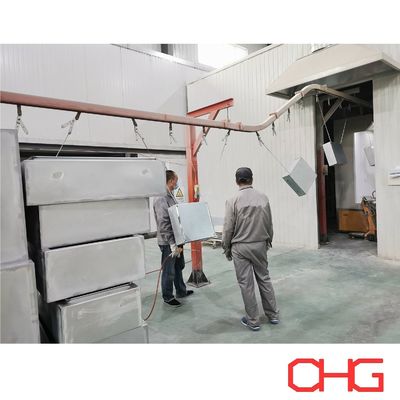

Manuelle Beförderung

Die Werkstücke werden auf Trägern aufgehängt, und der Aufzug unterstützt die Bediener beim ergonomischen Laden, bevor sie in die Produktionslinie gelangen.

Vorbehandlung durch Sprühen

Der Förderer führt die Werkstücke durch jede Vorbehandlungsanlage, wo sie kurz zum chemischen Sprühen und Spülen stehen.und andere Verunreinigungen bei der Vorbereitung der Oberfläche für eine bessere Beschichtungsabhängigkeit.

Trocknen

Nach der Vorbehandlung gelangen die Werkstücke in den Trocknungsabschnitt, um die Restfeuchtigkeit vollständig zu entfernen, wodurch die ideale Oberflächenlage für die Pulveraufbereitung geschaffen wird.

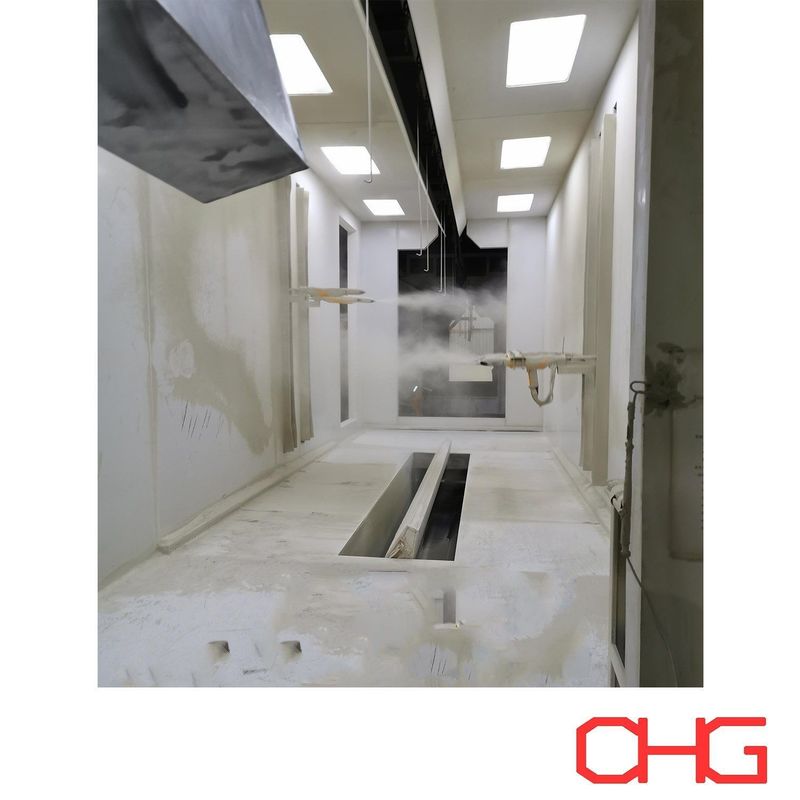

Automatisches Pulverbesprühen

Die Werkstücke bewegen sich kontinuierlich durch die automatische Pulverkabine mit einer Fördergeschwindigkeit von ca. 1,0­1,5 m/min.Während manuelle Bediener bei Bedarf eine zusätzliche Besprühung durchführen können, um eine vollständige Abdeckung zu gewährleisten.

Pulvergehärtung

Nach dem Sprühen gelangen die beschichteten Teile in den Aushärteofen, in dem sie mit kontrollierter Erwärmung schmelzen und das Pulver chemisch zu einem langlebigen,einheitliche Beschichtungsfolie mit ausgezeichneter Haftung und Korrosionsbeständigkeit.

Kühlung

Die beschichteten Bauteile werden vor der nachgelagerten Handhabung natürlich abgekühlt, um die Beschichtungsschicht zu stabilisieren.

Entladen und Übertragen

Nach der Kühlung unterstützt der Aufzug die Betreiber beim Ausladen, und die fertigen Produkte werden in den Montage-, Inspektions- oder Verpackungsbereich gebracht.

Pulverbeschichtungsprozess

1. Oberflächenvorbereitung: Blechmetallkomponenten werden gereinigt, um Fett, Staub, Schweißrückstände und andere Verunreinigungen zu entfernen, wodurch eine saubere Oberfläche für eine optimale Beschichtungsleistung geschaffen wird.

2Chemische Vorbehandlung: Das Vorbehandlungssystem verbessert die Korrosionsbeständigkeit und die Beschichtungsabhängigkeit durch Verfahren wie:

• Entfettung

• Wasserspülung

• Phosphatisierung

• mit einer Breite von nicht mehr als 50 mm

• Endspülung

Der genaue Prozess kann entsprechend den Anforderungen an das Substratmaterial und die Beschichtung angepasst werden.

3- Trocknung: Die Werkstücke werden vor dem Einlaufen in die Pulverbeschichtungskabine durch einen Trocknerofen geführt, um die Restfeuchtigkeit zu beseitigen.

4Elektrostatisches Pulver: Elektrostatisch geladenes Pulver wird mit automatischen Sprühpistolen auf geerdete Werkstücke gesprüht.Die manuelle Anpassung durch Sprühen sorgt für eine gleichbleibende Beschichtungsdicke an den Ecken, Kanten und eingebettete Bereiche.

5. Pulverhärtung: Innerhalb des Härteofens schmilzt, fließt und verknüpft sich die Pulverbeschichtung zu einem glatten, langlebigen Schutzfilm, der eine hervorragende mechanische Festigkeit und Korrosionsbeständigkeit bietet.

6Kühlung: Die kontrollierte Kühlung stabilisiert die Beschichtung und bewahrt ihr Erscheinungsbild und ihre Leistung.

7Qualitätsprüfung: Jedes fertige Bauteil wird umfassend geprüft, einschließlich:

• Messung der Beschichtungsdicke

• Überprüfung des Erscheinungsbildes der Oberfläche

• Festklammerprüfung

• Überprüfung der Gesamtbeschichtungsqualität

Nur qualifizierte Produkte werden endgültig zusammengebaut oder versandt.

Maßgeschneiderte Ingenieurlösungen

Jede Produktionslinie für Pulverbeschichtungen wird nach den spezifischen Fertigungsbedürfnissen des Kunden konzipiert.

• Abmessungen und Gewicht des Werkstücks

• Produktionskapazität

• Konfiguration des Förderers

• Vorbehandlung

• Design der Sprühkabine

• Grad der Automatisierung

• Fabrikplanung und verfügbare Fläche

Kontaktieren Sie uns noch heute für einen maßgeschneiderten technischen Vorschlag.und langfristige Betriebssicherheit für die Herstellung Ihrer elektrischen Steuerungskabinette.
