Roboter-Polierausrüstung und kundenspezifische technische Daten für die fortschrittliche Pulverbeschichtungs-Produktionslinie von Kohlenstoffstahlblechen

Pulverbeschichtungs-Produktionslinie für Schrankkomponenten aus Kohlenstoffstahl

Entwickelt für die Herstellung von Schränken aus Kohlenstoffstahl

Diese automatische Pulverbeschichtungs-Produktionslinie ist speziell für die Beschichtung von Schrankkomponenten aus Kohlenstoffstahl, einschließlich Schrankkörpern, Türverkleidungen und anderen gefertigten Blechteilen, konzipiert. Das System kombiniert automatisierte Materialhandhabung, Oberflächenvorbereitung, elektrostatische Pulverbeschichtung und Aushärtung, um eine hohe Beschichtungsqualität, hervorragende Korrosionsbeständigkeit und zuverlässige Produktionseffizienz zu gewährleisten.

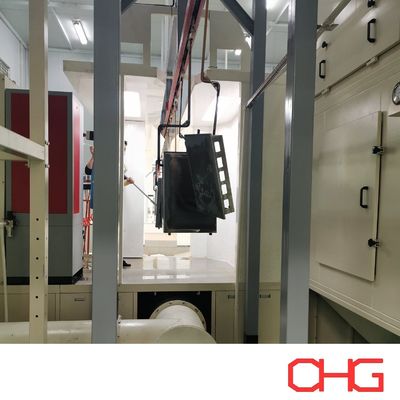

Die Spritzkabine ist aus hochwertigem PVC-Material gefertigt und bietet hervorragende Korrosionsbeständigkeit und lange Lebensdauer. Automatisches elektrostatisches Sprühen wird mit manuellen Ausbesserungsstationen kombiniert, um eine vollständige Beschichtungsabdeckung auf komplexen Geometrien, Ecken und vertieften Bereichen sicherzustellen.

Konfiguration der Produktionslinie

Die Produktionslinie umfasst mehrere automatisierte Verarbeitungsstationen, darunter:

• Roboterschweißnahtschleifen

• Manuelle Oberflächenbearbeitung

• Oberflächenvorbehandlung

• Spachtelauftrag und Schleifen

• Elektrostatische Pulverbeschichtung

• Hochtemperaturaushärtung

• Kühlung

• Unterstützung bei der Endmontage

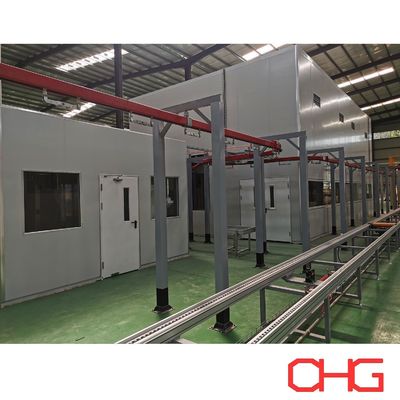

Der Vorbehandlungsbereich nutzt einen Kufenbodenförderer für die stabile Handhabung schwerer Werkstücke, während der Beschichtungsbereich ein Hängefördersystem mit konstanter Geschwindigkeit nutzt, um eine gleichbleibende Beschichtungsqualität und Produktionseffizienz sicherzustellen.

Typischer Produktionsprozess

Laden des Manipulators

↓

Roboter- und manuelles Schleifen

↓

Behandlung mit Phosphatierungslösung

↓

Trocknen (40–50°C)

↓

Manuelle Spachtelanwendung

↓

Kitt-Trocknung

↓

Spachtelschleifen

↓

Pufferakkumulation

↓

Mechanische Übertragung

↓

Staubentfernung

↓

Automatische Pulverbeschichtung + manuelle Ausbesserung

↓

Aushärtung (200°C, 18 Min.)

↓

Luftkühlung

↓

Rolleninstallation

↓

FTS-unterstütztes Entladen

Hauptmerkmale

• Hybride automatische und manuelle Pulverbeschichtung

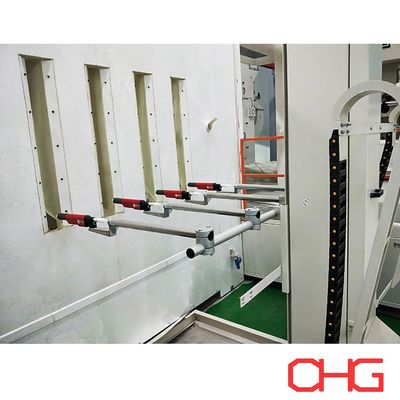

Automatische Spritzpistolen sorgen für eine gleichbleibende Beschichtungsqualität, während manuelle Ausbesserungsstationen für die vollständige Abdeckung von Kanten, Ecken und schwer zugänglichen Bereichen sorgen.

• Konfiguration mit zwei Förderbändern

Die Kombination aus einem Skid-Förderer für die Vorbehandlung und einem Hängeförderer für die Pulverbeschichtung verbessert die Effizienz des Materialhandlings und die Produktionsflexibilität.

• Automatisierte Oberflächenvorbereitung

Roboterschleifen und sorgfältig kontrollierte Oberflächenbearbeitung verbessern die Haftung der Beschichtung und reduzieren den manuellen Arbeitsaufwand.

• Stabile Pulveraushärtung

Der Härtungsofen arbeitet 18 Minuten lang bei etwa 200 °C und erzeugt eine dauerhafte, glatte und schlagfeste Pulverbeschichtung.

• Flexible Produktion

Das System kann Schrankkomponenten unterschiedlicher Abmessungen aufnehmen und unterstützt je nach Kundenwunsch unterschiedliche Produktionskapazitäten.

Pulverbeschichtungsprozess

1. Oberflächenvorbereitung:Durch Schleifen, Reinigen und Entstauben werden Schweißrückstände, Fett und Verunreinigungen entfernt, um eine hervorragende Beschichtungshaftung zu gewährleisten.
2. Vorbehandlung:Eine chemische Vorbehandlung bereitet die Kohlenstoffstahloberfläche vor und verbessert die Korrosionsbeständigkeit vor dem Auftragen des Pulvers.
3. Trocknen:Vor dem Beschichten wird die Restfeuchtigkeit entfernt, um eine saubere, trockene Oberfläche zu gewährleisten.
4. Elektrostatische Pulverbeschichtung:Elektrostatisch aufgeladenes Pulver wird mit automatischen Spritzpistolen aufgetragen und bei Bedarf manuell nachgebessert, um eine gleichmäßige Filmdicke zu gewährleisten.
5. Aushärtung:Die beschichteten Werkstücke durchlaufen einen Aushärtungsofen, in dem das Pulver schmilzt, fließt und sich chemisch vernetzt, um eine dauerhafte Schutzschicht zu bilden.
6. Kühlung:Eine kontrollierte Kühlung stabilisiert die Beschichtung und bereitet die Werkstücke auf die nachfolgende Montage vor.
7. Qualitätsprüfung:Fertige Komponenten werden vor dem Versand auf Beschichtungsdicke, Aussehen, Haftung und Gesamtqualität der Beschichtung überprüft.
