Vollautomatische E-Beschichtungslinie für Oberflächenbehandlung und elektroforetisches Beschichtungsprozess von Aluminiumkomponenten für Automobile

Vollautomatische Anodisierungs- und Elektroforese-Beschichtungslinie für Automotive-Aluminium

Integrierte Oberflächenbehandlungslösung für Aluminiumkomponenten für den Automobilbereich

Diese vollautomatisierte Anodisierungs- und Elektroforese-Beschichtung (E-Beschichtung) Produktionslinie ist für die Oberflächenbehandlung von Aluminiumkomponenten für Automobilindustrie entwickelt worden.Elektrolytische Farbstoffe, elektrophoretische Beschichtung, Dichtung und Aushärtung in einem kontinuierlichen Produktionssystem, bietet die Linie eine hervorragende Korrosionsbeständigkeit, gleichbleibende Oberflächenqualität,und langfristige Haltbarkeit für anspruchsvolle Anwendungen im Automobilbereich.

Das System verwendet ein kontinuierliches Mehr-Tank-Eintauchverfahren in Kombination mit einem intelligenten automatischen Übertragungssystem, das eine stabileProduktion mit hoher Kapazität von der Verladung und Vorbehandlung bis zur Endhärtung und EntladungEs ist für die Produktion in großen Mengen konzipiert und gewährleistet eine zuverlässige Prozesssteuerung, eine hervorragende Produktionseffizienz und eine gleichbleibende Beschichtungsleistung.

Vollständiger Oberflächenbehandlungsprozess

Die Produktionslinie umfasst einen vollständig automatisierten Oberflächenveredelungsprozess, der Folgendes umfasst:

Entfettung

↓

Ultraschallreinigung

↓

Alkalische Radierung

↓

Chemische oder elektrische Polierung

↓

Neutralisierung

↓

Mehrstufige Spülung

↓

Anodisierung

↓

Elektrolytische Färbung

↓

Elektrophoretische Beschichtung (E-Beschichtung)

↓

Versiegelung

↓

Trocknen

↓

Heilen

Jede Verarbeitungsstufe wird genau kontrolliert, um eine ausgezeichnete Substratvorbereitung, eine stabile Oxidfilmbildung und eine gleichmäßige Beschichtungsqualität während des gesamten Produktionszyklus zu gewährleisten.

Anodisierungssystem mit hoher Präzision

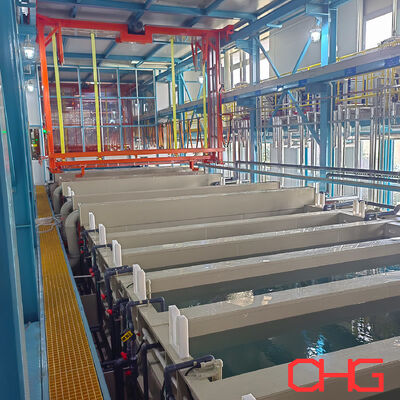

Der Anodisierungsbereich ist mit mehreren hohe Kapazitäts-Anodisierungsbehältern mit jeweils einem effektiven Volumen von ca. 4300 Litern ausgestattet.

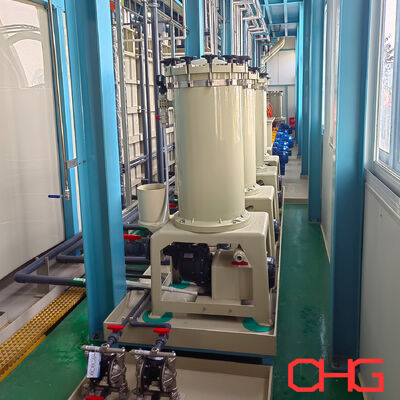

• Hocheffiziente Filtrations- und Zirkulationssysteme

• PVDF-Pumpen für die chemische Zirkulation

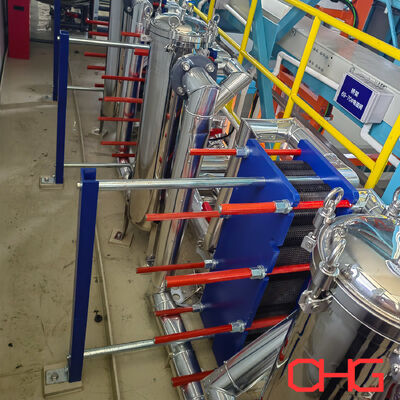

• Heizplattenwechsler

• Kühlgeräte für Industriezwecke

• Automatische Temperaturregelungen

Diese Komponenten sorgen für eine präzise Steuerung der Elektrolyttemperatur und eine kontinuierliche Durchblutung der Lösung, was eine gleichmäßige Oxidfilmbildung, eine gleichbleibende Anodisierungskwalifikation,und hervorragendes Oberflächenbild.

Die Linie unterstützt auch elektrolytische Färbung und andere Eintauferzeugungsprozesse.die Herstellern erlaubt, unterschiedliche dekorative und funktionale Oberflächenveredelungen nach den Produktanforderungen zu erzielen.

Integriertes elektroforetisches Beschichtungssystem

Nach der Anodisierung gelangen die Werkstücke in einen vollständig integrierten elektrophoretischen Beschichtungsbereich (E-Beschichtung).eine zusätzliche Schutzschicht mit ausgezeichneter Beschichtungsgleichheit und langfristiger Korrosionsbeständigkeit.

Das System bietet:

• Einheitliche Beschichtungsdicke

• Ausgezeichnete Abdeckung der Kanten

• Starke Beschichtungsabhängigkeit

• hervorragender Korrosionsschutz

• Verbesserte Wetterbeständigkeit

• Langfristige Oberflächenbeständigkeit

Zur Gewährleistung einer stabilen Beschichtungsqualität und einer hohen Farbeffizienz ist der E-Beschichtungsbereich mit folgenden Einrichtungen ausgestattet:

• Ultrafiltrationssysteme (UF)

• Farbraffinationssysteme

• Farbwiederherstellungssysteme

• Elektrophoretische Beschichtungstanks

• Hocheffiziente Härteöfen

Diese integrierte Konfiguration minimiert Farbverlust, verbessert die Beschichtungskonsistenz und senkt die Betriebskosten.

Fortgeschrittene Dichtungstechnik

Um die Schutzleistung der anodierten Oberfläche zu maximieren, unterstützt die Produktionslinie mehrere Dichtungstechnologien, darunter:

• Kaltversiegelung

• Dichtung bei mittleren Temperaturen

• Warmdichtung

In Kombination mit mehrstufiger Deionisationswasserspülung verbessern diese Dichtungsverfahren die Korrosionsbeständigkeit, Beschichtungsdichte, Kontaminationsbeständigkeit und Langlebigkeit erheblich.

Nach dem Versiegeln werden die Produkte durch Trocknungs- und Härteverfahren getestet, um eine stabile Beschichtungsleistung und ein hervorragendes Oberflächenbild zu gewährleisten.

Wasseraufbereitung und Umweltschutz

Die Produktionslinie umfasst ein umfassendes System zur Wasserbehandlung und -recycling, das die Nachhaltigkeit verbessert und gleichzeitig die Betriebskosten senkt.

Das System umfaßt:

• Geräte zur Erzeugung von reinem Wasser

• Quarz-Sandfiltersysteme

• Aktivkohlefiltersysteme

• Ultrafiltrationsausrüstung

• Wasserrückgewinnungs- und Raffinationssysteme

Es sind getrennte Abwassersammelsysteme für:

• Säureabwasser

• Alkalisches Abwasser

• Fluoridhaltiges Abwasser

• Elektrophoretische Beschichtung von Abwasser

Durch die Integration von Wasserrecycling und klassifiziertem AbwassermanagementDas System unterstützt eine umweltverträgliche Fertigung und hilft Kunden, die strengen Umweltstandards der Automobilindustrie einzuhalten..

Konfiguration der Ausrüstung für industrielle Zwecke

Um einen zuverlässigen und langfristigen Betrieb zu gewährleisten, wird auf der Produktionslinie hochleistungsfähige Industrieanlagen eingesetzt, darunter:

• Filtrationssysteme mit 30­40 T/H

• PVDF-Kirkulationspumpen

• Heizplattenwechsler

• Industrielle Kühlsysteme

• Zentralisierte elektrische Steuerungen

• Automatisierte Übertragungsmechanismen

Die Produktionsstruktur wird weiter optimiert:

• Pufferstationen

• Überweisungskutschen

• Wartungsplattformen

• Zugangswege für Betreiber

Diese Konfiguration verbessert die Produktionseffizienz, vereinfacht die Wartung der Anlagen und verbessert das gesamte Anlagenmanagement.

Wesentliche Merkmale

Voll automatisierte Produktion

Ein intelligentes Steuerungssystem sorgt für einen stabilen Betrieb, geringere manuelle Eingriffe und eine gleichbleibende Verarbeitungskvalität während des gesamten Produktionszyklus.

Vollständiger integrierter Prozess

Vorbehandlung, Anodisierung, elektrolytische Färbung, elektroforetische Beschichtung, Dichtung, Trocknung und Aushärtung werden in einer kontinuierlichen automatisierten Produktionslinie kombiniert.

Oberflächenveredelung für die Automobilindustrie

Konzipiert, um die strengen Anforderungen der Automobilindustrie zu erfüllen, bietet eine hervorragende Korrosionsbeständigkeit, einheitliche Beschichtungsqualität und langfristige Haltbarkeit.

Präzisionssteuerung des Prozesses

Fortgeschrittene Filtrations-, Kühl-, Zirkulations- und Temperaturkontrollsysteme sorgen für stabile Verarbeitungsbedingungen und eine gleichbleibende Anodisierung.

Hochwirksame elektroforetische Beschichtung

Integrierte UF-, Raffinations- und Wiederverwertungssysteme maximieren die Farbnutzung und minimieren Abfälle und Betriebskosten.

Flexible Oberflächenveredelung

Unterstützt mehrere Farb- und Dichtungstechnologien, um eine Vielzahl von dekorativen und funktionalen Oberflächenbehandlungsanforderungen zu erfüllen.

Wasser sparen und umweltfreundlich

Integrierte Wasseraufbereitungs-, Recycling- und Abwassermanagementsysteme reduzieren den Wasserverbrauch und fördern eine nachhaltige Fertigung.

Optimierte Anlagenplanung

Automatisierte Transfersysteme, wartungsfreundliche Anlagen und eine effiziente Logistikentwicklung verbessern die Produktivität und vereinfachen den Betrieb der Anlagen.

Maßgeschneiderte Ingenieurlösungen

Jede Anodisierungs- und elektroforetische Beschichtungsproduktionslinie wird nach den spezifischen Anforderungen des Kunden konzipiert, einschließlich der Werkstückdimensionen, der Produktionskapazität,Spezifikationen für die Oberflächenbehandlung, Automatisierungsgrad und Fabriklayout.

Unser Ingenieursteam bietet komplette schlüsselfertige Lösungen von Prozessdesign und Ausrüstungsfertigung bis hin zur Installation, Inbetriebnahme,und technische Unterstützung zur Gewährleistung eines zuverlässigen Betriebs und langfristiger Produktionsleistung.

Kontaktieren Sie uns, um Ihr Projekt zu besprechen und erhalten Sie einen maßgeschneiderten technischen Vorschlag für Ihre Automobil-Aluminium Oberflächenbehandlung Linie.
