Automatische Pulverbeschichtungslinie für Blechmetallschränke mit langlebigen Sprühbooths und Hilfsanlagen

Automatische Pulverbeschichtungsanlage für Schrankkomponenten aus Kohlenstoffstahl

Hocheffiziente Beschichtungslösung für die Herstellung von Schaltschränken aus Blech

Diese automatische Pulverbeschichtungsanlage wurde für Schrankkomponenten aus Kohlenstoffstahl entwickelt, darunter Schaltschränke, Steuerkabinettkörper, Türpaneele und andere gefertigte Blechkonstruktionen. Das System integriert Oberflächenvorbereitung, automatische Materialhandhabung, elektrostatische Pulverbeschichtung, Aushärtung und unterstützende Montageprozesse, um eine stabile Beschichtungsleistung und eine effiziente Produktion zu erzielen.

Die Spritzkabine ist aus strapazierfähigem PVC-Material gefertigt und bietet eine ausgezeichnete chemische Beständigkeit und langfristige Betriebssicherheit. Das Beschichtungssystem kombiniert automatische elektrostatische Sprühanwendungen mit manuellen Nacharbeiten, um eine vollständige Pulverabdeckung auf komplexen Bereichen wie Ecken, Kanten, Schweißnähten und vertieften Strukturen zu gewährleisten.

Integrierte Produktionslinienkonfiguration

Das Produktionssystem umfasst mehrere Funktionsbereiche zur Optimierung des gesamten Herstellungsprozesses:

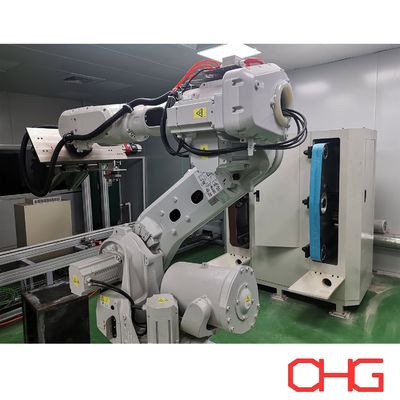

• Roboter-Schweißnahtschleifsystem

• Manuelle Oberflächenbearbeitungsstationen

• Chemische Vorbehandlung

• Trocknungssystem

• Manuelle Spachtelauftrag und Schleifen

• Automatisches Pulversprühsystem

• Manuelle Beschichtungsnachbearbeitungsstationen

• Pulverhärteofen

• Kühlsektion

• Montagehilfesystem

Für einen effizienten Materialfluss verfügt die Linie über eine doppelte Förderkonfiguration:

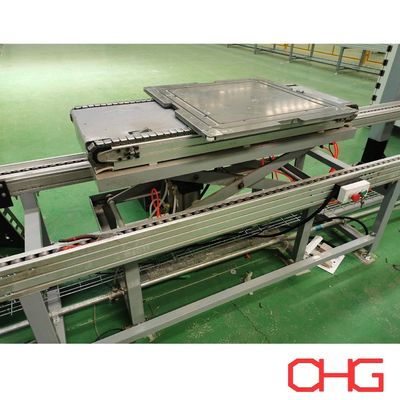

• Bodenförderer vom Typ Skid für Vorbehandlung und Transport schwerer Komponenten

• Hängendes Fördersystem für Pulverbeschichtung, Aushärtung und kontinuierliche Produktionsbewegung

Dieses Design verbessert die Prozessstabilität und ermöglicht gleichzeitig eine flexible Handhabung verschiedener Schrankstrukturen.

Typischer Produktionsprozessablauf

Manipulatorbeladung

↓

Roboter-Schweißnahtschleifen & Manuelle Oberflächenbearbeitung

↓

Phosphatierende Oberflächenbehandlung

↓

Feuchtigkeitstrocknung (40–50°C)

↓

Manueller Spachtelauftrag

↓

Spachteltrocknung

↓

Manuelles Spachtelschleifen

↓

Werkstückpufferlager

↓

Mechanischer Transfer

↓

Elektrostatische Staubentfernung

↓

Automatisches Pulversprühen + Manuelle Nachbearbeitung

↓

Pulverhärtung (200°C, 18 min)

↓

Luftkühlung

↓

Montage von Rollen

↓

AGV-gestützter Transfer

Hauptmerkmale

Hybride automatische und manuelle Pulverbeschichtung

Das automatische Sprühsystem gewährleistet eine stabile Pulververteilung und eine gleichmäßige Beschichtungsdicke, während manuelle Nacharbeiten eine zusätzliche Abdeckung für komplexe Geometrien und Bereiche mit detaillierter Oberflächenbearbeitung ermöglichen.

Effizientes Oberflächenvorbereitungssystem

Roboter-Schleif- und manuelle Bearbeitungsprozesse entfernen effektiv Schweißspuren, Oberflächenfehler und Verunreinigungen, was die Haftung der Beschichtung und die Qualität des Endergebnisses verbessert.

Flexible Förderanordnung

Die Kombination aus Boden- und Hängenfördersystemen bietet einen optimierten Transport für verschiedene Produktionsstufen und unterstützt sowohl schwere Schrankstrukturen als auch kontinuierliche Beschichtungsarbeiten.

Zuverlässige Härteleistung

Der Härteofen hält etwa 200°C für 18 Minuten, wodurch das Pulver schmilzt, fließt und zu einem haltbaren Schutzfilm mit ausgezeichneter mechanischer Leistung vernetzt.

Anpassungsfähige Produktionskapazität

Das System kann angepasst werden gemäß:

• Schrankabmessungen und Gewicht

• Anforderungen an die Produktionskapazität

• Beschränkungen des Fabriklayouts

• Erforderlicher Automatisierungsgrad

• Standards für die Oberflächenbearbeitung

Pulverbeschichtungsprozess

1. Oberflächenvorbereitung

Vor der Beschichtung werden die Schrankkomponenten geschliffen, gereinigt und entstaubt, um Schweißrückstände, Öl und Oberflächenverunreinigungen zu entfernen. Dies schafft eine geeignete Grundlage für eine starke Pulverhaftung.

2. Vorbehandlung

Eine chemische Vorbehandlung wird angewendet, um die Korrosionsbeständigkeit zu verbessern und die Bindung zwischen dem Kohlenstoffstahlsubstrat und der Pulverbeschichtungsschicht zu verstärken.

3. Trocknung

Nach der Vorbehandlung werden die Werkstücke getrocknet, um Restfeuchtigkeit zu entfernen und optimale Bedingungen für die elektrostatische Pulverbeschichtung zu gewährleisten.

4. Elektrostatische Pulverbeschichtung

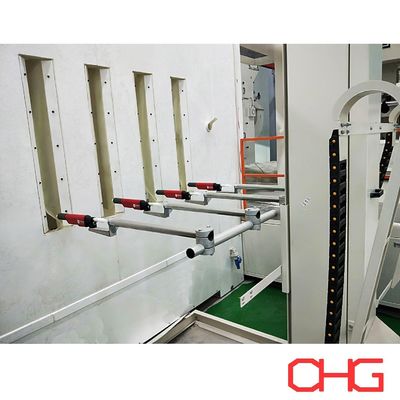

Aufgeladene Pulverpartikel werden mit automatischen Sprühpistolen auf geerdete Werkstücke gesprüht. Wo nötig, wird eine manuelle Beschichtung durchgeführt, um eine vollständige Abdeckung auf schwierigen Bereichen zu erzielen.

5. Pulverhärtung

Die beschichteten Komponenten gelangen in den Härteofen, wo Wärme dazu führt, dass die Pulverpartikel schmelzen und chemisch vernetzen, wodurch ein kontinuierlicher, haltbarer und korrosionsbeständiger Beschichtungsfilm entsteht.

6. Kühlung

Nach der Härtung stabilisiert die kontrollierte Kühlung die Beschichtungsoberfläche und bereitet die Komponenten für die Montage oder weitere Handhabung vor.

7. Qualitätskontrolle

Fertige Produkte werden geprüft auf:

• Beschichtungsdicke

• Oberflächenaussehen

• Haftleistung

• Gesamte Beschichtungskonsistenz

um sicherzustellen, dass die Endprodukte die erforderlichen Qualitätsstandards erfüllen.

Wir bieten maßgeschneiderte Lösungen für Pulverbeschichtungsanlagen gemäß Ihren Produkteigenschaften, Produktionsanforderungen und Fabrikbedingungen. Kontaktieren Sie uns für einen maßgeschneiderten technischen Vorschlag für Ihr Kohlenstoffstahlschrank-Beschichtungsprojekt.
