Automatische Pulverbeschichtungsanlage für Aluminiumprofile

Hocheffizientes Beschichtungssystem für Aluminiumstrangpressprofile

Diese automatische Pulverbeschichtungsanlage wurde für die Oberflächenveredelung von Aluminiumprofilen mit unterschiedlichen Längen, Querschnitten und strukturellen Designs entwickelt. Das System kombiniert automatisierte Pulverapplikation mit manueller Nacharbeit und bietet eine praktische Lösung für Hersteller, die sowohl Standard- als auch kundenspezifische Aluminiumprodukte verarbeiten.

Die Werkstücke werden über ein Hängebahnsystem durch die Produktionslinie transportiert, mit manueller Be- und Entladung an dafür vorgesehenen Stationen. Diese Anordnung ermöglicht eine zuverlässige Materialhandhabung bei gleichzeitiger Beibehaltung der Flexibilität, die für unterschiedliche Profilspezifikationen und Produktionschargen erforderlich ist.

Automatische Spritzapplikation mit manueller Nacharbeit

Der Pulverapplikationsbereich kombiniert automatische elektrostatische Spritzpistolen mit ergänzender manueller Spritzapplikation.

Automatische Pistolen sorgen für eine effiziente und wiederholbare Pulverabscheidung auf den Hauptoberflächen, während Bediener manuell schwer zugängliche Bereiche beschichten können, wie zum Beispiel:

• Tiefe Nuten

• Ecken und Kanten

• Komplexe Querschnitte

• Vertiefte Oberflächen

• Unregelmäßige Profilstrukturen

Diese Kombination hilft, die Beschichtungskonsistenz aufrechtzuerhalten, ohne die Flexibilität bei Produktänderungen zu beeinträchtigen.

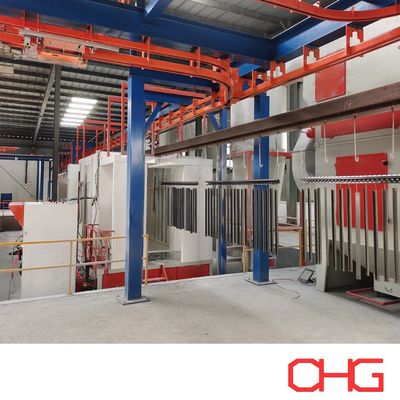

Hängebahnsystem für Materialtransport

Die Hängebahn transportiert die Profile kontinuierlich zwischen den verschiedenen Bearbeitungsabschnitten, reduziert unnötige Handgriffe und verbessert den gesamten Produktionsfluss.

Das System bietet mehrere Vorteile:

• Effiziente Nutzung der Werkstattfläche

• Stabiler Werkstücktransport

• Kontinuierliche Verbindung zwischen den Bearbeitungsstufen

• Anpassungsfähigkeit an unterschiedliche Profilängen

• Flexible Fördererführung entsprechend dem Fabriklayout

Fördergeschwindigkeit, Aufhängerabstand, Ladekapazität und Führung können entsprechend der erforderlichen Produktionsleistung und den Werkstückspezifikationen konstruiert werden.

Vollständiger Pulverbeschichtungsprozess

1. Reinigung und Oberflächenvorbereitung

Vor der chemischen Behandlung werden Aluminiumprofile gereinigt, um Öle, Staub, Prozessrückstände und andere Verunreinigungen zu entfernen.

Ein richtig gereinigter Untergrund ist unerlässlich, um zuverlässige Vorbehandlungsergebnisse und eine starke Haftung der Beschichtung zu erzielen.

2. Chemische Vorbehandlung

Die gereinigten Profile durchlaufen einen geeigneten chemischen Umwandlungsprozess, um den Korrosionsschutz zu verbessern und die Oberfläche für die Pulverbeschichtung vorzubereiten.

Abhängig von der Produktspezifikation und der erforderlichen Leistung kann das Vorbehandlungssystem umfassen:

• Entfetten

• Spülen

• Oberflächenkonditionierung

• Chromatumwandlung

• Chromfreie Umwandlungsbehandlung

• Andere Aluminium-Vorbehandlungsverfahren

Der genaue Prozess wird entsprechend der Aluminiumlegierung, der Beschichtungsspezifikation und der erforderlichen Korrosionsbeständigkeit ausgewählt.

3. Feuchtigkeitstrocknung

Nach der Vorbehandlung und dem Spülen gelangen die Werkstücke in einen Trockenofen, in dem Restwasser entfernt wird.

Eine ordnungsgemäße Trocknung verhindert feuchtigkeitsbedingte Beschichtungsfehler und sorgt für eine stabile Oberfläche für die elektrostatische Pulverapplikation.

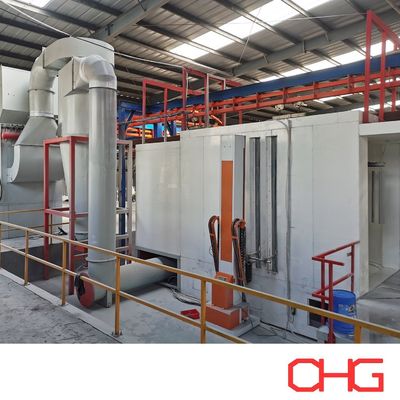

4. Elektrostatische Pulverspritzapplikation

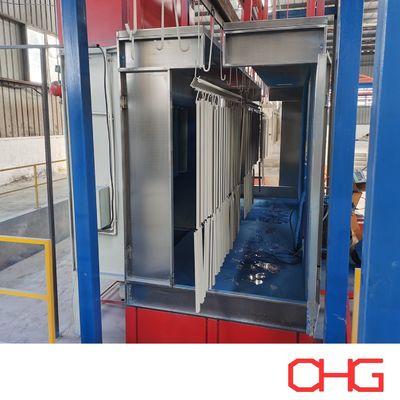

Die getrockneten Profile gelangen zur Beschichtung in die Pulverspritzkabine.

Elektrostatisch aufgeladene Pulverpartikel werden von den geerdeten Werkstücken angezogen, wodurch eine gleichmäßige Beschichtungsschicht entsteht. Automatische Spritzpistolen sorgen für die primäre Applikation, während manuelle Nacharbeit dort eingesetzt werden kann, wo zusätzliche Abdeckung erforderlich ist.

Das Spritzsystem kann entsprechend den Produktionsanforderungen konfiguriert werden, einschließlich Pistolenanzahl, Positionierer-Anordnung, Kabinenkonfiguration und Pulverrückgewinnungsmethode.

5. Thermisches Aushärten

Nach der Pulverapplikation werden die Profile in den Aushärteofen transportiert.

Unter kontrollierter Temperatur und Verweilzeit schmilzt das Pulver, fließt und vernetzt, um einen kontinuierlichen Schutzfilm mit den erforderlichen mechanischen und dekorativen Eigenschaften zu bilden.

6. Abkühlen

Fertige Profile werden nach dem Verlassen des Aushärteofens abgekühlt, um die Beschichtung zu stabilisieren und eine sichere Weiterverarbeitung zu ermöglichen.

7. Endkontrolle

Vor dem Entladen oder Verpacken kann die Beschichtungsqualität gemäß den erforderlichen Spezifikationen bewertet werden, einschließlich:

• Schichtdicke

• Farbe und Aussehen

• Oberflächenfehler

• Haftung

• Beschichtungsuniformität

• Gesamtfinishqualität

Hauptvorteile des Systems

• Geeignet für eine Vielzahl von Aluminiumprofil-Designs

• Automatische Spritzapplikation verbessert Produktivität und Wiederholbarkeit

• Manuelle Nacharbeit bietet Flexibilität für komplizierte Oberflächen

• Hängebahnförderung optimiert die Werkstattauslastung

• Prozesskonfiguration kann an verschiedene Beschichtungsstandards angepasst werden

• Modulares Anlagendesign ermöglicht Anpassung an Produktionsanforderungen

Konstruiert nach Ihren Produktionsanforderungen

Anstatt eine feste Standardkonfiguration zu verwenden, kann jede Aluminiumprofil-Pulverbeschichtungsanlage entsprechend der tatsächlichen Anwendung konstruiert werden.

Wichtige Designfaktoren sind:

• Maximale Profilabmessungen und Gewicht

• Erforderliche Produktionskapazität

• Anzahl und Häufigkeit von Farbwechseln

• Vorbehandlungsspezifikationen

• Anforderungen an die Leistung der Pulverbeschichtung

• Verfügbare Fabrikabmessungen

• Bevorzugte Energiequelle für die Heizung

• Erforderlicher Automatisierungsgrad

Basierend auf diesen Parametern können wir die geeignete Prozesskonfiguration, Anlagenlayout, Fördereranordnung und Automatisierungslösung für Ihre Produktionsanlage entwickeln.

Kontaktieren Sie uns mit Ihren Produkt- und Produktionsinformationen für einen individuellen Vorschlag für eine Aluminiumprofil-Pulverbeschichtungsanlage.
