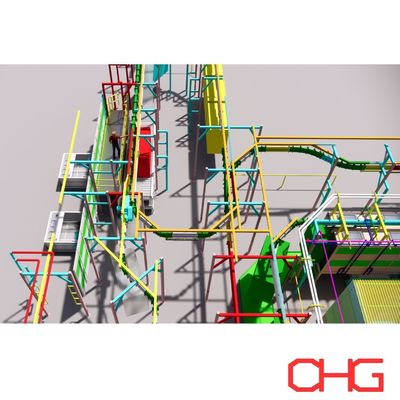

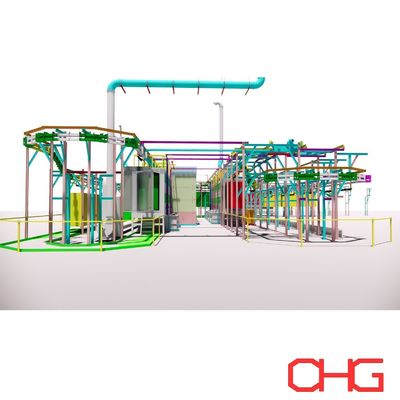

Automatische Dip- und Sprühvorbehandlungslinie für Elektrophorese/elektrophoretische Beschichtung

Fahrzeugmetallvorbehandlungssystem für elektroforetische Beschichtungslinien

Integrierte Oberflächenvorbereitungslösung für E-Beschichtung / KTL-Anwendungen

Dieses Metallvorbehandlungssystem ist für Fahrzeugkomponenten entwickelt, die eine elektroforetische Beschichtung (E-Beschichtung / KTL) benötigen.Das System bereitet die Werkstückoberfläche vor der elektroforetischen Ablagerung vor, indem Öl entfernt wird, Oxide, Schuppen und andere Schadstoffe, die die Beschichtungsleistung beeinträchtigen können.

Ein ordnungsgemäß konzipierter Vorbehandlungsprozess liefert eine saubere und aktivierte Metalloberfläche, die dazu beiträgt, die Haftung der E-Beschichtung, den Korrosionsschutz und die Beschichtungskonstanz während der anschließenden Produktion zu verbessern.

Die Ausrüstung verfügt über automatische Prozesssteuerungs- und Überwachungsfunktionen für wichtige Betriebsparameter wie Badtemperatur, Flüssigkeitsgehalt, Behandlungszeit und chemische Bedingungen.Die Prozesskonfiguration kann entsprechend dem Substratmaterial angepasst werden., die Eigenschaften des Werkstücks, die erforderliche Beschichtung und die Produktionskapazität.

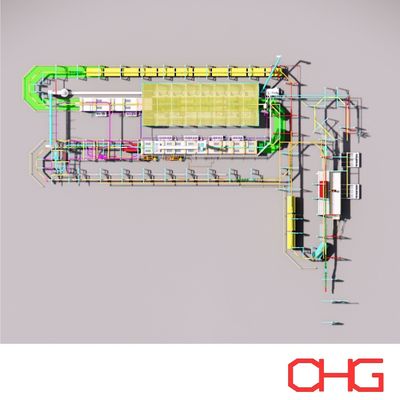

Konfiguration des Vorbehandlungsprozesses

Die Vorbehandlungslinie umfasst mehrere Reinigungs-, Spülungs- und Oberflächenaktivierungsstufen, bevor Werkstücke in den elektroforetischen Beschichtungsabschnitt gelangen.

Eine typische Prozesskonfiguration für dieses System umfasst:

Vorentfettung → Entfettung → Spülen 1 → Spülen 2 → Säurebehandlung → Spülen 3 → Spülen 4 → E-Beschichtung

1. Vor-Entfettung

In der ersten Reinigungsphase werden lose Verunreinigungen und ein Teil des auf dem Werkstück befindlichen Öls entfernt.

Das Vorentfettungsverfahren verringert die Kontaminationsbelastung, die in den Hauptentfettungsbereich gelangt, und trägt dazu bei, eine stabile Reinigungsleistung nachgelagert zu erhalten.

2. Entfettungsmittel

Die Werkstücke werden dann einer intensiveren chemischen Reinigung unterzogen, um:

• Erdöl

• Fett

• Verarbeitungsrückstände

• Organische Kontamination

• Restschmutz an der Oberfläche

Eine wirksame Entfettung ist unerlässlich, da Restkontamination die nachfolgende chemische Behandlung und die elektrophoretische Beschichtungsabhängigkeit beeinträchtigen kann.

3Erster Spülstadium

Nach dem Entfettungsprozess werden die Werkstücke gespült, um Restreinigungsmittel und Verunreinigungen aus dem vorherigen Verfahren zu entfernen.

Diese Phase trägt dazu bei, den chemischen Transfer zwischen den Behandlungsbereichen zu reduzieren.

4Zweite Spülphase

Ein weiteres Spülen verbessert die Oberflächenreinheit und bereitet die Werkstücke auf die Säurebehandlung vor.

Mehrfache Spülphasen tragen dazu bei, dass die chemischen Bedingungen während der gesamten Vorbehandlung stabiler bleiben.

5. Säure-Oberflächenbehandlung

Der Säurebehandlungsabschnitt entfernt Oberflächen-Oxide, Schuppen und andere anorganische Rückstände, die auf dem Metallsubstrat verbleiben.

Dieser Prozess kann dazu beitragen:

• Filme aus Oxiden

• Schuppenrückstände

• Oberflächenverunreinigungen

• Verbleibende anorganische Kontamination

Die Behandlung schafft einen geeigneteren Oberflächenzustand für die anschließende Verarbeitung und die elektroforetische Beschichtung.

6. Nach Säure Spülen 1

Nach der Säurebehandlung werden die Werkstücke gespült, um Restsäure und gelöste Verunreinigungen von der Oberfläche zu entfernen.

Dies verhindert einen übermäßigen Chemikalienübergang in die nachgelagerten Abschnitte.

7. Nach Säure Spülen 2

Die letzte Spülphase reinigt das Werkstück weiter, bevor es zum nächsten Beschichtungsprozess übergeht.

Die Aufrechterhaltung einer sauberen Oberfläche in diesem Stadium ist wichtig, um eine stabile elektroforetische Ablagerung und eine gleichbleibende Beschichtungsqualität zu erzielen.

Kombination von Sprühen und Eintauchen

Je nach Prozessanforderungen können verschiedene Behandlungsmethoden in die gleiche Vorbehandlungslinie integriert werden.

Die Sprühbereiche verwenden strategisch angeordnete Spülringe, Rohre und Düsen, um eine effektive Oberflächenabdeckung zu gewährleisten.Während eine Eintauchbehandlung verwendet werden kann, wenn eine längere Kontaktzeit oder eine vollständige Abdeckung des Werkstücks erforderlich ist.

Für dieses System verwendet der Säurebehandlungsabschnitt eine Badbehandlungskonfiguration mit einer effektiven Behandlungszone von 10 Metern, während die umliegenden Reinigungs- und Spülstufen eine Sprühbehandlung verwenden.

Diese kombinierte Regelung bietet Flexibilität bei der Ausgewogenheit:

• Wirksamkeit der Oberflächenbehandlung

• Bearbeitungszeit

• Chemikalienverbrauch

• Abmessungen der Ausrüstung

• Produktionskapazität

Technische Konfiguration

Die obige Konfiguration stellt eine projektspezifische Lösung dar. Die Ausrüstungsspezifikationen können entsprechend dem erforderlichen Prozess, den Werkstückcharakteristiken und den Produktionsbedingungen geändert werden.

Werkstückkapazität

Das Vorbehandlungssystem ist so ausgelegt, dass es für Automobilmetallbauteile mit maximalen Abmessungen von ca.

1.1 m × 4,0 m × 2,0 m

Die tatsächlichen Ausrüstungsmaße, die Behandlungszonen, die Konfiguration des Förderers und die Prozessparameter können entsprechend konstruiert werden:

• Höchstmaße des Werkstücks

• Individuelles und Transportgewicht

• Produktionskapazität

• Werkstückmaterial

• Zustand der Oberfläche

• Erforderliche Behandlungskemikalien

• Beförderungsgeschwindigkeit

• Fabrikfläche und -gestaltung

• Anforderungen an das Verfahren der E-Beschichtung

Automatische Prozessüberwachung und -kontrolle

Für die Aufrechterhaltung der wiederholbaren Qualität der E-Beschichtung sind stabile Vorbehandlungsbedingungen unerlässlich.

Abhängig von den Projektanforderungen kann das Steuerungssystem wichtige Betriebsparameter überwachen und verwalten, darunter:

• Badtemperatur

• Flüssigkeitsgehalt

• Behandlungszeit

• Pumpenbetrieb

• Prozessfolge

• Betriebsstand der Ausrüstung

• Alarmbedingungen

Automatische Kontrolle des Flüssigkeitsniveaus und kaskadierende Spülungen können entsprechend den Anforderungen der einzelnen Prozessstufen eingesetzt werden.

Vorteile des Vorbehandlungssystems

• Dauerhafte Oberflächenreinigung:Mehrere Reinigungs- und Spülstufen entfernen vor der elektroforetischen Beschichtung systematisch Verunreinigungen und sorgen so für einen stabileren Substratzustand.
• Verbesserte E-Coat-Adhäsion:Eine wirksame Entfettung und Oberflächenbehandlung helfen, das Metallsubstrat für eine zuverlässige elektroforetische Ablagerung und eine starke Beschichtungsabhängigkeit vorzubereiten.
• Erweiterter Korrosionsschutz:Eine korrekte Vorbehandlung trägt unmittelbar zur Korrosionsbeständigkeit und langfristigen Leistung des kompletten E-Beschichtungssystems bei.
• Kontrollierter chemischer Transport:Mehrere Spülstufen verringern die Übertragung von Chemikalien und Verunreinigungen zwischen benachbarten Reinigungsprozessen und helfen, stabilere Badbedingungen zu erhalten.
• Flexible Prozesstechnik:Die Prozessfolge, die Behandlungsmethode, die Ausrüstungsmaße, Pumpen, Tanks, Düsen und Steuerungsfunktionen können an unterschiedliche Produktionsanforderungen angepasst werden.
• Integration mit kompletten E-Coating-Linien:Die Vorbehandlungsausrüstung kann als Teil einer kompletten elektrophoretischen Beschichtungsanlage konstruiert werden, die eine koordinierte Planung der Materialbearbeitung, Vorbehandlung, E-Beschichtung, Spülung, Härtung,und Kontrollsysteme.

Typische Anwendungen

Diese Art von Vorbehandlungssystem für E-Beschichtung kann auf verschiedene Metallprodukte angewendet werden, darunter:

• Batteriegehäuse für Kraftfahrzeuge

• Bauteile für die Automobilindustrie

• Bauteile des Fahrwerks

• Metallrahmen und -halter

• Teile aus Stahl

• Teile von Maschinen und Apparaten für die Industrie

• Andere Erzeugnisse, für die eine elektroforetische Beschichtung erforderlich ist

Individuelle Lösungen für die Vorbehandlung von E-Beschichtungen

Jede Vorbehandlungslinie sollte entsprechend dem tatsächlichen Produkt, dem Substrat, der Produktionskapazität und der erforderlichen Beschichtungsleistung konfiguriert werden.

Unser Ingenieursumfang kann umfassen:

• Entwurf des Vorbehandlungsprozesses

• Sprüh- und Tauchbehandlungsausrüstung

• Prozessbehälter und Kreislaufsysteme

• Maschinen und Apparate für die Herstellung von Schrauben

• Integration von Förderzeugen und Materialbearbeitung

• Automatische Prozesssteuerung

• Optimierung der Ausstattung

• Integration mit kompletten KTL/EPD-Beschichtungssystemen

Kontaktieren Sie uns mit Ihren Werkstückzeichnungen, Produktionskapazität, Substratinformationen, Beschichtungsspezifikationen und verfügbaren Fabriklayout für einen maßgeschneiderten E-Coating-Vorbehandlungssystemvorschlag.
