Umfassende Vorbehandlungsanlage für die Metalloberflächenreinigung und chemische Konditionierung vor der Pulverbeschichtung

Automatisches Sprühvorbehandlungssystem für Pulverbeschichtungsanlagen

Industrielle Metalloberflächenvorbereitung vor der Pulverbeschichtung

Das Sprühvorbehandlungssystem ist ein wesentlicher Bestandteil einer kompletten Pulverbeschichtungs-Produktionslinie. Seine Hauptfunktion besteht darin, Öl, Schmutz, Bearbeitungsrückstände und andere Verunreinigungen von Metallwerkstücken zu entfernen und gleichzeitig den Untergrund chemisch für die anschließende Pulveranwendung vorzubereiten.

Während des Betriebs durchlaufen die Werkstücke geschlossene Behandlungsabschnitte, in denen Reinigungs-, Spül- und Konversionsbehandlungslösungen über strategisch angeordnete Sprühdüsen aufgetragen werden. Ein richtig konfigurierter Vorbehandlungsprozess trägt dazu bei, die Haftung der Pulverbeschichtung, den Korrosionsschutz und die Gesamtkonsistenz der Endbearbeitung zu verbessern.

Der Prozessablauf, die Behandlungschemikalien, die Anzahl der Stufen, die Geräteabmessungen und die Betriebsparameter können individuell an das Werkstückmaterial, die Oberflächenbeschaffenheit, die Produktionskapazität und die erforderliche Beschichtungsleistung angepasst werden.

So funktioniert das Sprühvorbehandlungssystem

Werkstücke werden vom Förderband der Produktionslinie durch eine Reihe von Behandlungszonen transportiert. Pumpen zirkulieren die benötigten Prozessflüssigkeiten aus einzelnen Tanks zu Sprührohren und Düsen, die um die Werkstücke herum angeordnet sind.

Jede Stufe führt eine bestimmte Reinigungs-, Spül- oder chemische Behandlungsfunktion durch, bevor die Produkte in den nächsten Abschnitt gelangen.

Ein typischer Prozess kann Folgendes umfassen:

Entfettung → Wasserspülung → Konversionsbehandlung → Wasserspülung → Endspülung → Feuchtigkeitstrocknung

Sofern die Produkt- oder Beschichtungsspezifikation dies erfordert, können zusätzliche Behandlungsstufen integriert werden.

Hauptstufen der Vorbehandlung

1. Entfetten und Reinigen

Die erste chemische Behandlung entfernt Verunreinigungen, die sich während der Herstellung, Bearbeitung, Lagerung und Handhabung angesammelt haben.

Typische Schadstoffe sind:

• Öl und Fett

• Staub und Schmutz

• Bearbeitungsflüssigkeiten

• Fingerabdrücke

• Produktionsrückstände

• Sonstige Oberflächenverunreinigungen

Über mehrere Düsen wird Reinigungslösung auf die Werkstücke gesprüht, um einen effektiven Kontakt mit den gewünschten Oberflächen zu gewährleisten.

Durch eine gründliche Entfettung wird ein sauberer Untergrund geschaffen und das Werkstück für die anschließende chemische Behandlung vorbereitet.

2. Wasserspülung

Nach der Entfettung durchlaufen die Produkte eine oder mehrere Spülstrecken.

Die Spülstufen entfernen restliche Reinigungschemikalien und Verunreinigungen vom Werkstück vor dem nächsten Behandlungsprozess.

Effektives Spülen hilft auch:

• Reduzieren Sie die Verschleppung von Chemikalien

• Begrenzen Sie die Kontamination zwischen Prozesstanks

• Sorgen Sie für stabilere Badbedingungen

• Verbessern Sie die allgemeine Vorbehandlungskonsistenz

Je nach Prozessanforderung können mehrere Spülstufen oder eine Kaskadenspülung integriert werden.

3. Oberflächenkonditionierung

Sofern es der gewählte chemische Prozess erfordert, kann vor der Konvertierungsbehandlung eine Oberflächenkonditionierungsstufe eingebaut werden.

Anstatt einfach nur die Oberflächenrauheit zu erhöhen, dient dieser Schritt dazu, einen geeigneteren und gleichmäßigeren Oberflächenzustand für den nachfolgenden Umwandlungsprozess zu schaffen.

Der Bedarf an Oberflächenkonditionierung hängt vom Substratmaterial und der gewählten Vorbehandlungschemie ab.

4. Konversionsbehandlung

Nach dem Reinigen und Spülen kann die Metalloberfläche einer geeigneten Konversionsbehandlung unterzogen werden, um die Haftung der Beschichtung und die Korrosionsleistung zu verbessern.

Abhängig vom Untergrund und den Projektanforderungen können die Behandlungsmöglichkeiten Folgendes umfassen:

• Eisenphosphatierung

• Zinkphosphatierung

• Andere Konversionsbeschichtungsverfahren

• Passivierung bei Bedarf

Der genaue chemische Prozess sollte entsprechend dem Werkstückmaterial, der erforderlichen Korrosionsbeständigkeit, der Pulverbeschichtungsspezifikation und den geltenden Qualitätsstandards ausgewählt werden.

5. Schlussspülung

Nach der Konversionsbehandlung werden vor dem Trocknen durch zusätzliches Spülen unerwünschte chemische Rückstände entfernt.

Die Endspülkonfiguration kann entsprechend dem gewählten chemischen Prozess und der erforderlichen Oberflächenqualität gestaltet werden.

Bei Bedarf kann auch gereinigtes oder entionisiertes Wasser in die Nachspülstufen eingebunden werden.

6. Feuchtigkeitstrocknung

Vor dem Betreten der Pulversprühkabine muss das Restwasser von den behandelten Werkstücken entfernt werden.

Der Trocknungsbereich sorgt für eine kontrollierte Erwärmung, um sicherzustellen, dass die Produkte die Pulverauftragsphase mit ausreichend trockenen Oberflächen erreichen.

Eine ordnungsgemäße Feuchtigkeitsentfernung trägt dazu bei, Beschichtungsfehler zu reduzieren und sorgt für stabile Bedingungen für das elektrostatische Pulversprühen.

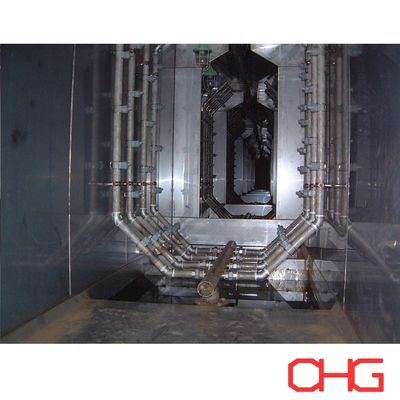

Sprühzirkulationssystem

Eine effiziente Flüssigkeitszirkulation ist ein wichtiger Bestandteil der Vorbehandlungsausrüstung.

Jede Prozessstufe kann Komponenten umfassen wie:

• Prozesstanks

• Umwälzpumpen

• Sprührohre

• Sprühdüsen

• Filter

• Heizgeräte

• Kontrolle des Flüssigkeitsstandes

• Rohrleitungen und Ventile

Die Anordnung der Sprühdüsen ist auf die Abmessungen und die Geometrie des Werkstücks abgestimmt, um eine effektive Behandlungsabdeckung zu gewährleisten.

Pumpenkapazität, Sprühdruck, Düsenanzahl und Rohranordnung werden entsprechend den tatsächlichen Prozessanforderungen ausgewählt und nicht anhand einer festen Standardkonfiguration.

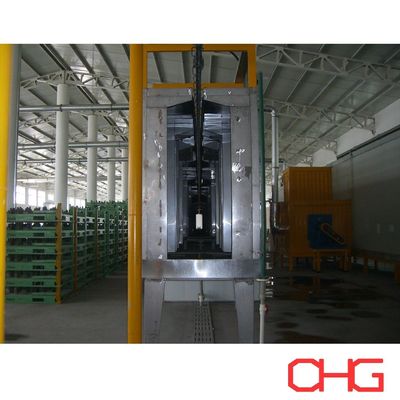

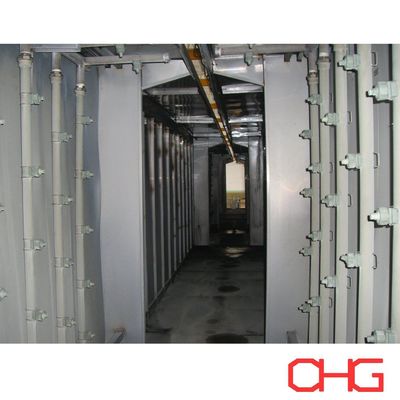

Geschlossener Vorbehandlungstunnel

Die Sprühbehandlungsabschnitte sind typischerweise in einem Vorbehandlungstunnel eingeschlossen, um Sprühflüssigkeiten aufzunehmen und einzelne chemische Prozesse zu trennen.

Die Tunnel- und Prozesstanks können entsprechend den in den einzelnen Behandlungsstufen verwendeten Chemikalien aus geeigneten korrosionsbeständigen Materialien hergestellt werden.

Das Gerätedesign kann Folgendes umfassen:

• Zugangstüren

• Inspektionsbereiche

• Entwässerungsanordnungen

• Nebeleindämmung

• Wartungszugang

• Trennung zwischen Behandlungszonen

Die Gesamtlänge des Tunnels wird durch die Fördergeschwindigkeit, die erforderliche Behandlungszeit, die Anzahl der Prozessschritte und die Werkstückabmessungen bestimmt.

Automatische Prozesssteuerung

Das Vorbehandlungssystem kann in das SPS- und HMI-Steuerungssystem der Produktionslinie integriert werden.

Abhängig von den Projektanforderungen kann das System Folgendes steuern oder überwachen:

• Badetemperatur

• Pumpenbetrieb

• Spritzdruck

• Flüssigkeitsstand

• Heizgeräte

• Förderbetrieb

• Prozessablauf

• Ausrüstungsstatus

• Alarmbedingungen

Die Chemikalienkonzentration kann bei Bedarf auch mithilfe geeigneter Instrumente und Chemikaliendosiersysteme überwacht oder verwaltet werden.

Die zentrale Steuerung trägt zur Aufrechterhaltung wiederholbarer Betriebsbedingungen bei und vereinfacht das Produktionsmanagement.

Hauptvorteile

• Effiziente Oberflächenreinigung:Hochdruckumwälzung und richtig angeordnete Sprühdüsen sorgen für eine effektive Reinigung und chemische Behandlung kontinuierlich geförderter Metallteile.
• Gleichbleibende Vorbehandlungsqualität:Kontrollierte Prozessbedingungen tragen dazu bei, eine wiederholbare Oberflächenvorbereitung vor dem Pulverauftrag aufrechtzuerhalten.
• Verbesserte Beschichtungshaftung:Durch die Entfernung von Verunreinigungen und die entsprechende Konversionsbehandlung entsteht ein geeigneter Untergrund für die anschließende Pulverbeschichtung.
• Verbesserter Korrosionsschutz:Ein richtig gewählter Vorbehandlungsprozess kann wesentlich zur Korrosionsbeständigkeit des gesamten Beschichtungssystems beitragen.
• Kontinuierliche Produktion:Die Sprühvorbehandlung lässt sich problemlos in Pulverbeschichtungslinien mit Förderbändern integrieren, sodass Werkstücke kontinuierlich von der Oberflächenbehandlung über das Trocknen bis hin zum Pulverauftrag bewegt werden können.
• Flexible Prozesskonfiguration:Die Anzahl der Behandlungsstufen, die chemischen Prozesse, die Tunnelabmessungen, das Sprühsystem und der Automatisierungsgrad können an die jeweilige Anwendung angepasst werden.

Typische Anwendungen

Sprühvorbehandlungssysteme können für eine Vielzahl industrieller Metallprodukte eingesetzt werden, darunter:

• Automobilkomponenten

• Schaltschränke und Gehäuse

• Metallmöbel

• Lagerregale und Regale

• HVAC-Komponenten

• Maschinenteile

• Landwirtschaftliche Ausrüstung

• Metalltüren und -rahmen

• Hergestellte Stahlprodukte

• Allgemeine industrielle Metallkomponenten

Für Stahl, verzinkten Stahl, Aluminium und andere geeignete Substrate können unterschiedliche Prozesskonfigurationen entwickelt werden.

Maßgeschneiderte Sprühvorbehandlungslösungen

Jedes Vorbehandlungssystem wird entsprechend den Produkten des Kunden und der erforderlichen Beschichtungsleistung entwickelt.

Wichtige Informationen für das Systemdesign sind:

• Werkstückmaterial

• Maximale Abmessungen und Gewicht

• Oberflächenzustand vor der Behandlung

• Erforderliche Produktionskapazität

• Fördergeschwindigkeit

• Erforderliche Korrosionsleistung

• Chemischer Vorbehandlungsprozess

• Verfügbare Werksabmessungen

• Wasserqualität und Versorgungsbedingungen

• Heizenergiequelle

• Anforderungen an die Abwasserbehandlung

• Erforderlicher Automatisierungsgrad

Basierend auf diesen Parametern können wir eine maßgeschneiderte Lösung entwickeln, die den Vorbehandlungsprozess, den Sprühtunnel, die Prozesstanks, die Umwälzpumpen, die Düsenanordnung, das Heizsystem, den Feuchtigkeitstrocknungsabschnitt, das Steuerungssystem und die Integration in die komplette Pulverbeschichtungslinie umfasst.

Kontaktieren Sie uns mit Ihren Werkstück- und Produktionsinformationen für einen maßgeschneiderten Vorschlag für ein Sprühvorbehandlungssystem.
