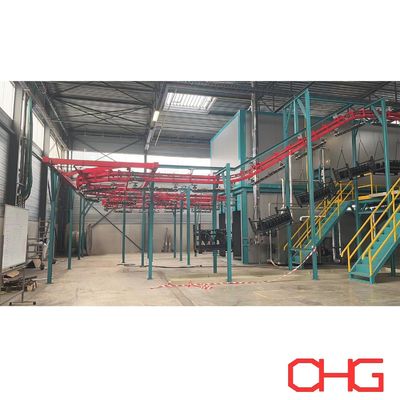

Hitzebeständiges Material Merkmal Kundenspezifisches Power-and-Free-Hängeschienensystem für Pulverbeschichtungslinie

Power-and-Free-Fördersystem für Lackproduktionslinien

Flexible Materialtransportlösungen über Kopf für industrielle Lackierprozesse

Ein Power-and-Free-Fördersystem ermöglicht den flexiblen Transport von Werkstücken für automatisierte Pulverbeschichtungs-, Flüssiglackier-, Vorbehandlungs- und andere industrielle Oberflächenveredelungslinien.

Im Gegensatz zu einem herkömmlichen, kontinuierlich laufenden Hängeförderer trennt der Power-and-Free-Förderer die Antriebsschiene von der Trägerschiene. Diese Anordnung ermöglicht es, einzelne Träger je nach den Anforderungen verschiedener Produktionsprozesse anzuhalten, zu sammeln, freizugeben und zu transferieren.

Für Lackierlinien mit mehreren Behandlungsschritten mit unterschiedlichen Prozesszeiten ermöglicht diese Flexibilität die Koordination des Materialflusses, ohne dass jedes Werkstück kontinuierlich mit der gleichen Geschwindigkeit bewegt werden muss.

Funktionsweise eines Power-and-Free-Förderers

Das System besteht normalerweise aus zwei koordinierten Schienen:

• Antriebsschiene: Enthält die kontinuierlich angetriebene Kette, die die Antriebskraft liefert.

• Freie Schiene: Trägt die einzelnen Träger, die die Werkstücke transportieren.

Durch Ein- und Ausrückmechanismen können Träger mit der angetriebenen Kette mitfahren oder an bestimmten Positionen stationär bleiben.

Dies ermöglicht es verschiedenen Bereichen der Produktionslinie, entsprechend ihren eigenen Prozessanforderungen zu arbeiten.

Beispielsweise können Träger:

• Kontinuierlich durch Vorbehandlungsbereiche fahren

• An Lade- oder Entladestationen anhalten

• Vor einer Spritzkabine sammeln

• Vor dem Eintritt in einen Härteofen warten

• Zwischen verschiedenen Fördererabschnitten transferieren

• Bei Bedarf unterschiedlichen Prozessrouten folgen

Die tatsächliche Fördererkonfiguration wird entsprechend dem Lackierprozess, den Werkstückmerkmalen, der Produktionskapazität und dem Fabriklayout konstruiert.

Hauptmerkmale

Unabhängige Trägerbewegung

Einer der Hauptvorteile eines Power-and-Free-Förderers ist die Möglichkeit, einzelne Träger innerhalb des gesamten Fördersystems unabhängig voneinander zu steuern.

Träger können:

• Transportiert

• Gestoppt

• Gesammelt

• Freigegeben

• Indiziert

• Zwischen Prozessabschnitten transferiert werden

Dies bietet eine deutlich höhere Produktionsflexibilität als ein einfacher kontinuierlicher Hängeförderer.

Trägersammlung

Werkstücke erfordern oft unterschiedliche Verweilzeiten während der Oberflächenbehandlung, des Spritzens, Härtens, Kühlens, der Inspektion und anderer Produktionsstufen.

Sammelbereiche ermöglichen es Trägern zu warten, ohne das gesamte Fördersystem anzuhalten.

Dies ist besonders nützlich, um den Produktionsfluss zwischen Anlagen mit unterschiedlichen Zykluszeiten auszugleichen.

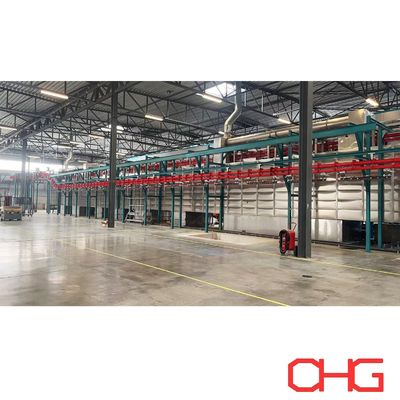

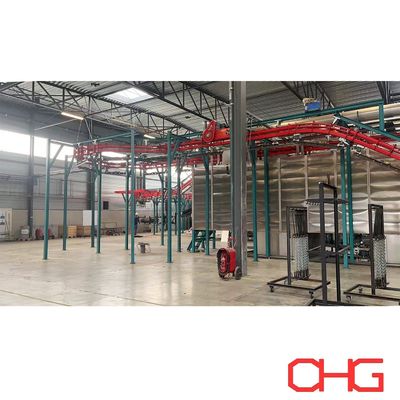

Hängeförderer-Layout

Die Installation des Förderers über Kopf hilft, den verfügbaren Werkstattbereich effizient zu nutzen.

Das System kann Werkstücke über Produktionsbereichen transportieren und mehr Bodenfläche für Folgendes freilassen:

• Vorbehandlungsanlagen

• Spritzkabinen

• Pulverrückgewinnungssysteme

• Öfen

• Bedienerstationen

• Materiallager

• Wartungszugang

Die Fördererführung kann an die verfügbaren Fabrikabmessungen und die Anordnung der Anlagen angepasst werden.

Kundenspezifische Träger und Aufhänger

Das Trägerdesign wird entsprechend den tatsächlich transportierten Produkten bestimmt.

Wichtige Konstruktionsfaktoren sind:

• Werkstückabmessungen

• Einzelnes Produktgewicht

• Anzahl der Produkte pro Träger

• Schwerpunkt

• Aufhängeorientierung

• Erforderlicher Abstand

• Zugänglichkeit für die Beschichtung

• Ofenfreiheit

• Lade- und Entlademethode

Für leichte Bauteile, große Fertigprodukte oder schwere Industriewerkstücke können unterschiedliche Träger und Aufhänger entwickelt werden.

Flexible Produktionsführung

Wo es der Produktionsprozess erfordert, kann ein Power-and-Free-Förderer Weichen und Transferabschnitte integrieren, um verschiedene Materialrouten zu erstellen.

Dies kann nützlich sein, wenn:

• Unterschiedliche Produkte unterschiedliche Beschichtungsprozesse erfordern

• Bestimmte Werkstücke eine Prozessstufe umgehen müssen

• Mehrere Produktionsrouten gemeinsame Anlagen nutzen

• Pufferbereiche erforderlich sind

• Unterschiedliche Lade- oder Entladestationen verwendet werden

Die Anforderungen an die Routenführung sollten während der Konstruktionsphase der Produktionslinie gemäß dem tatsächlichen Prozessfluss ermittelt werden.

Integration mit Lackieranlagen

Der Power-and-Free-Förderer kann mit verschiedenen Abschnitten einer kompletten Lackproduktionslinie integriert werden, darunter:

• Sprühvorbehandlungssysteme

• Tauchvorbehandlungssysteme

• Feuchtigkeitstrockenöfen

• Pulverspritzkabinen

• Automatische Pulverspritzanlagen

• Manuelle Nachbesserungsstationen

• Flüssiglackierkabinen

• Härteöfen

• Kühlzonen

• Inspektionsstationen

• Lade- und Entladebereiche

Die Fördereranordnung wird mit der Anlagenanordnung koordiniert, um eine geeignete Werkstückpositionierung und Prozesszeitsteuerung über die gesamte Produktionslinie aufrechtzuerhalten.

Förderer-Steuerungssystem

Der Förderer kann in das gesamte SPS- und HMI-Steuerungssystem der Lackierlinie integriert werden.

Abhängig von der Projektkonfiguration kann das Steuerungssystem Folgendes verwalten:

• Trägerbewegung

• Stopp- und Freigabefunktionen

• Sammelzonen

• Förderergeschwindigkeit

• Prozessführung

• Anlagenverriegelung

• Werkstückpositionierung

• Produktionssequenz

• Fehleralarme

• Betriebsstatus

Sensoren und Erfassungsgeräte können an Schlüsselpositionen integriert werden, um die Trägerposition zu überwachen und die Fördererbewegung mit anderen Produktionsanlagen zu koordinieren.

Sicherheit und Betriebsschutz

Ein Power-and-Free-Fördersystem erfordert einen angemessenen mechanischen und elektrischen Schutz gemäß seiner Anordnung und Betriebsbedingungen.

Je nach Projekt kann das System Folgendes umfassen:

• Not-Aus-Vorrichtungen

• Trägererkennung

• Überlastschutz

• Förderer-Verriegelungen

• Positionsüberwachung

• Mechanische Schutzvorrichtungen

• Kollisionsschutz, wo erforderlich

• Fehler- und Alarmmeldung

Sicherheitsvorkehrungen werden gemäß der Fördererkonfiguration, den Werkstückmerkmalen, der Betriebsumgebung und den geltenden Projektanforderungen festgelegt.

Vorteile für Lackproduktionslinien

• Flexible Prozesszeitsteuerung: Unterschiedliche Lackierprozesse können sehr unterschiedliche Verweilzeiten erfordern. Die unabhängige Trägersteuerung erleichtert die Koordination dieser Stufen innerhalb eines Produktionssystems.
• Produktionspufferung: Die Trägersammlung schafft Puffer zwischen Prozessabschnitten und hilft, die Auswirkungen vorübergehender Unterbrechungen auf die gesamte Linie zu reduzieren.
• Effiziente Werkstattauslastung: Die Überkopf-Anordnung reduziert den vom Materialtransportgerät belegten Bodenbereich.
• Reduzierte manuelle Handhabung: Sobald Werkstücke auf die Träger geladen sind, kann der Förderer sie automatisch zwischen mehreren Produktionsstufen transportieren.
• Anpassungsfähigkeit an verschiedene Produkte: Kundenspezifische Träger, Aufhängeranordnungen, Sammelbereiche und Routenführungen können für verschiedene Werkstückfamilien entwickelt werden.
• Integration mit Automatisierung: Der Förderer kann über das Steuerungssystem der Produktionslinie mit Spritzanlagen, Öfen, Vorbehandlungssystemen und anderen Prozessanlagen kommunizieren.

Typische Anwendungen

Power-and-Free-Fördersysteme sind weit verbreitet für industrielle Lackierlinien, die Produkte wie die folgenden verarbeiten:

• Automobilkomponenten

• Metallmöbel

• Elektrische Schränke und Gehäuse

• HLK-Produkte

• Maschinenkomponenten

• Landwirtschaftliche Geräte

• Metalltüren und -rahmen

• Lagerregale und -systeme

• Stahlkonstruktionen

• Allgemeine industrielle Metallprodukte

Das System kann für unterschiedliche Werkstückabmessungen und Ladeanforderungen gemäß dem spezifischen Projekt ausgelegt werden.

Power-and-Free-Förderer im Vergleich zu kontinuierlichen Hängeförderern

Der geeignete Fördertyp sollte entsprechend der Produktionskapazität, den Werkstückmerkmalen, der Prozesszeitsteuerung, den Automatisierungsanforderungen und dem Projektbudget ausgewählt werden.

Kundenspezifisches Design von Power-and-Free-Förderern

Power-and-Free-Förderer werden entsprechend der tatsächlichen Produktionslinie konstruiert und nicht als festes Standard-System ausgewählt.

Wichtige Designinformationen umfassen:

• Werkstückabmessungen

• Maximales Werkstückgewicht

• Produkte pro Träger

• Erforderliche Produktionskapazität

• Anforderungen an die Förderergeschwindigkeit

• Trägerabstand

• Lade- und Entlademethode

• Prozessfluss

• Erforderliche Sammelpositionen

• Fabrikabmessungen und lichte Höhe

• Anlagenlayout

• Erforderliche Routenführung

• Automatisierungsanforderungen

Basierend auf diesen Parametern können wir eine kundenspezifische Fördererlösung entwickeln, die das Schienenlayout, das Trägerdesign, die Aufhängeranordnung, das Antriebssystem, die Sammelabschnitte, die Transfermechanismen, das Steuerungssystem und die Integration mit der gesamten Lackproduktionslinie umfasst.

Kontaktieren Sie uns mit Ihren Werkstückinformationen, Produktionsanforderungen und Ihrem Fabriklayout für eine kundenspezifische Power-and-Free-Fördererlösung.
