angepasstes Veredelungssystem für architektonische und industrielle Aluminiumprofile

Diese automatische Pulverbeschichtungs-Produktionslinie ist für Aluminiumprofile und extrudierte Aluminiumkomponenten mit unterschiedlichen Längen, Querschnitten und Beschichtungsanforderungen ausgelegt.

Das System integriert Oberflächenvorbehandlung, Trocknung, elektrostatische Pulveranwendung, Härtung, Kühlung und Materialbehandlung in einen koordinierten Produktionsprozess.Ein Luftfördersystem transportiert Profile zwischen den Hauptbehandlungsbereichen, während das manuelle Be- und Entladen Flexibilität bei der Handhabung verschiedener Produktgrößen und Produktionschargen bietet.

Jede Linie wird nach den Aluminiumprodukten des Kunden, der erforderlichen Leistung, der Beschichtungsspezifikation, den Fabrikmaßen und dem gewünschten Automatisierungsniveau angepasst.

Vollständiger Prozess der Beschichtung von Aluminiumprofilen

Eine typische Produktionssequenz kann wie folgt konfiguriert werden:

Manuelle Beförderung → Vorbehandlung der Oberfläche → Feuchtigkeitstrocknung → Elektrostatisches Pulversprühen → Pulverhärtung → Kühlung → Inspektion → Manuelle Entladung

Der detaillierte Vorbehandlungs- und Beschichtungsprozess wird anhand der Aluminiumlegierung, des Oberflächenzustands, der erforderlichen Korrosionsleistung und der anwendbaren Veredelungsvorgaben ausgewählt.

Vorbehandlung der Oberfläche von Aluminium

Vor der Anwendung des Pulvers ist eine korrekte Oberflächenvorbereitung unerlässlich.

Aluminiumprofile können Öl, Staub, Extrusionsrückstände, Oxide und andere Schadstoffe enthalten, die die Haftung und das Erscheinungsbild der Beschichtung beeinträchtigen können.

Abhängig von den Anforderungen des Projekts kann der Vorbehandlungsprozess folgende Phasen umfassen:

• Entfettung

• Wasserspülung

• Gravierungen oder Oberflächenbehandlungen

• Zusätzliche Spülung

• Gegebenenfalls Oberflächenkonditionierung

• Umwandlungsbehandlung

• Endspülung

Für Aluminiumprodukte können geeignete Chromat- oder chromfreie Umwandlungsprozesse entsprechend dem erforderlichen Beschichtungssystem und den Umweltanforderungen ausgewählt werden.

Die Vorbehandlung kann je nach Profilgeometrie, Produktionskapazität, chemischem Prozess und Fabrikbedingungen als Sprüh- oder Immersionssystem konzipiert werden.

Trocknung durch Feuchtigkeit

Nach der nassen Vorbehandlung werden die Aluminiumprofile durch einen Trocknungsabschnitt geführt, um vor dem Pulversprühen Restwasser zu entfernen.

Eine ordnungsgemäß getrocknete Oberfläche sorgt für stabilere Bedingungen für die Anwendung von elektrostatischem Pulver und hilft, feuchtigkeitsbedingte Beschichtungsfehler zu vermeiden.

Die Trocknungsbedingungen werden nach Profilgrößen, Liniengeschwindigkeit, Vorbehandlungsprozess und Produktionsanforderungen bestimmt.

Automatische elektrostatische Pulverbesprühung

Nach dem Trocknen werden die Profile in die Pulversprühkabine gebracht.

Automatische elektrostatische Sprühpistolen setzen geladene Pulverpartikel auf die geerdeten Aluminiumoberflächen.Beförderungsgeschwindigkeit, und erforderliche Beschichtung.

Abhängig von der Anwendung kann der Pulverbeschichtungsabschnitt Folgendes enthalten:

• Elektrostatische automatische Sprühpistolen

• Reziprozanten

• Manuelle Aufbereitungsstationen

• Ausrüstung für die Pulverversorgung

• Pulverrückgewinnungssystem

• Farbwechselgeräte

Die manuelle Anpassung kann mit der automatischen Spritzung kombiniert werden, wenn die Produkte eingebettete Bereiche oder komplexe Querschnitte aufweisen, die eine zusätzliche Abdeckung erfordern.

Pulverrückgewinnungssystem

Übersprühtes Pulver kann durch ein geeignetes Rückgewinnungssystem gesammelt werden.

Die Wiederherstellungskonfiguration wird anhand von Faktoren wie

• Produktionskapazität

• Anzahl der Farben

• Farbwechselfrequenz

• Anforderungen an die Verwendung von Pulver

• Konfiguration der Sprühkabine

• Notwendige Reinigungszeit

Je nach Produktionsstrategie des Kunden und den Anforderungen an die Pulverbeschichtung können verschiedene Verwertungslösungen eingesetzt werden.

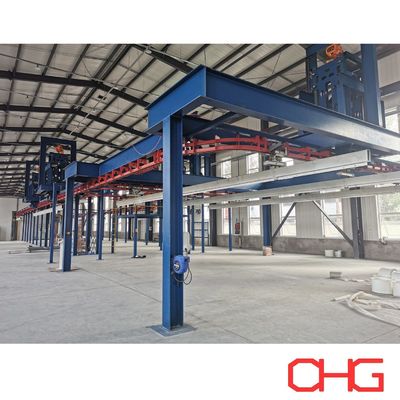

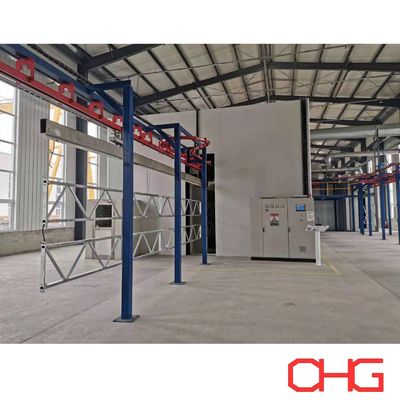

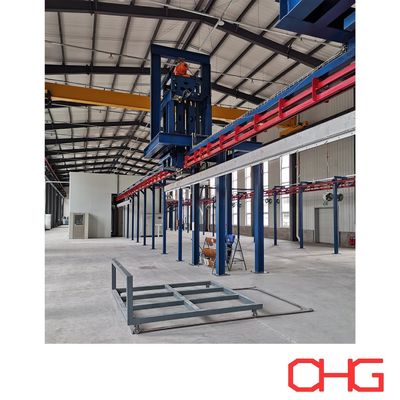

Überkopffördersystem

Der Luftförderer verbindet die verschiedenen Produktionsstufen und sorgt für eine kontrollierte Bewegung der Aluminiumprofile durch die Beschichtung.

Das Fördersystem ist nach folgenden Bedingungen ausgelegt:

• Maximale Profillänge

• Gewicht des Werkstücks

• Profile pro Anhänger

• Erforderliche Produktionskapazität

• Abstand zwischen Hängern

• Liniengeschwindigkeit

• Fabrikfreiheit

• Ausstattung

Abhängig vom erforderlichen Produktionsfluss kann ein kontinuierlicher Luftförderer oder ein Strom- und Freiförderer in Betracht gezogen werden.

Zusammengepasste Anhänger können auch nach der Aluminiumprofilgeometrie und der gewünschten Beschichtungsrichtung entwickelt werden.

Pulvergehärtung

Nach der Anwendung des Pulvers werden die beschichteten Profile in den Härteofen transportiert.

Unter kontrollierten Erwärmungsbedingungen schmilzt das aufgetragene Pulver, fließt und verbindet sich chemisch, um einen durchgängigen Beschichtungsfilm zu bilden.

Die Härteleistung hängt nicht nur von der Ofenlufttemperatur ab, sondern auch von der tatsächlichen Metalltemperatur der Aluminiumprofile.:

• Herstellerspezifikation für die Härtung von Pulver

• Abmessungen des Profils

• Aluminium-Abschnittstärke

• Beförderungsgeschwindigkeit

• Produktionskapazität

• Erforderliche Beschichtungsleistung

Die geeigneten Heizmethoden können je nach der verfügbaren Energiequelle des Kunden und den Betriebsbedingungen ausgewählt werden.

Kühlung und Endkontrolle

Nach dem Aushärten durchlaufen die Profile vor dem Entladen einen Kühlbereich.

Nach ausreichender Abkühlung können die Fertigprodukte gemäß der erforderlichen Qualitätsspezifikation untersucht werden.

Zu den typischen Kontrollpunkten gehören:

• Beschichtungsdicke

• Oberflächenbild

• Farbe

• Glanz

• Zusammenschluß

• Einheitlichkeit der Beschichtung

• Sichtbare Oberflächenfehler

Zusätzliche Leistungsprüfungen können nach den Beschichtungsnormen des Kunden und den Anforderungen an die Endverwendung festgelegt werden.

Flexibles Be- und Entladen

Das manuelle Be- und Entladen bietet praktische Flexibilität, wenn die Leitung Profile mit unterschiedlichen Längen, Querschnitten und Chargenmengen verarbeitet.

Bei der Berechnung der Produktionskapazität werden die Ladelage, der Abstand zwischen den Anhängern und die Orientierung des Produkts zusammen berücksichtigt, um sicherzustellen, dass die Förderkonfiguration der erforderlichen Leistung entspricht.

Gegebenenfalls können auch andere Materialbearbeitungsvorkehrungen für höhere Automatisierungsanforderungen entwickelt werden.

Typische Anwendungen

Automatische Aluminiumprofilpulverbeschichtungslinien können für Produkte wie:

• Architektonische Aluminium-Extrusions

• Profile für Fenster und Türen

• Komponenten für Vorhangwände

• Aluminiumprofile für die Industrie

• Profile für Möbel

• Dekorative Aluminiumprodukte

• Sonnenkollektoren

• Transportkomponenten

• Allgemeine extrudierte Aluminiumprodukte

Unterschiedliche Anwendungen können unterschiedliche Vorbehandlungsprozesse, Pulverspezifikationen, Förderanlagen und Härtebedingungen erfordern.

angepasste Aluminiumprofil-Pulverbeschichtungslinien

Für jeden Hersteller von Aluminiumprofilen gibt es keine einheitliche Produktionslinie.Die Abmessungen und die Konfiguration der Ausrüstung sind anhand der tatsächlichen Produkte und der erforderlichen Produktionsbedingungen zu bestimmen..

Wichtige Informationen für die Technik umfassen:

• Zeichnungen oder Querschnitte aus Aluminiumprofilen

• Höchst- und Mindestprofillängen

• Höchstmaße des Werkstücks

• Gewicht des Werkstücks

• Notwendige Stunden- oder Tageskapazität

• Profile pro Anhänger

• Erforderliche Beschichtungsspezifikation

• Anforderungen an das Vorbehandlungsprozess

• Anzahl der Pulverfarben

• Farbwechselfrequenz

• Verfügbare Fabrikmaße und freie Höhe

• Verfügbare Heizenergie

• Lokale elektrische Bedingungen

• Notwendige Automatisierungsstufe

Auf der Grundlage dieser Parameter können wir eine maßgeschneiderte Lösung entwickeln, die das Vorbehandlungssystem, den Feuchtigkeitstrocknungsbereich, den Obertransport, die Pulversprühkabine,automatische Pulveranwendungsgeräte, Pulverrückgewinnungssystem, Härteofen, Kühlbereich, Steuerungssystem und komplette Produktionslinie.

Kontaktieren Sie uns mit Ihren Aluminiumprofil-Spezifikationen und Produktionsanforderungen für einen maßgeschneiderten technischen Vorschlag und Angebot.
