Manuelle Pulverbeschichtungsanlage für komplexe Krankenhausbettenstrukturen, einschließlich Stahlrohren, Schweißnähten und Halterungen

Manuelle Pulverbeschichtungsanlage für Krankenhausbetten

Kundenspezifisches Pulverbeschichtungssystem für medizinische Bettgestelle und Komponenten

Diese manuelle Pulverbeschichtungsanlage ist für Krankenhausbetten, medizinische Bettgestelle und zugehörige gefertigte Metallkomponenten konzipiert.

Krankenhausbettstrukturen umfassen üblicherweise Stahlrohre, Schweißnähte, Ecken, Halterungen und vertiefte Bereiche. Diese Geometrien können flexible Sprühwinkel und eine sorgfältige Pulverapplikation erfordern. Ein manuelles elektrostatisches Sprühsystem ermöglicht es den Bedienern, die Sprühposition an das tatsächliche Werkstück anzupassen, was es zu einer praktischen Lösung für Hersteller macht, die verschiedene Bettmodelle oder Klein- bis Mittelserien produzieren.

Die komplette Produktionslinie kann nach Kundenprodukten und erforderlicher Produktionskapazität zur Integration von Oberflächenvorbehandlung, Feuchtigkeitstrocknung, manueller Pulverbeschichtung, Aushärtung, Kühlung und Materialhandhabung angepasst werden.

Typischer Produktionsprozess

Ein kompletter Pulverbeschichtungsprozess für Krankenhausbetten kann wie folgt konfiguriert werden:

Beladung → Oberflächenvorbehandlung → Feuchtigkeitstrocknung → Manuelle Pulverbeschichtung → Pulveraushärtung → Kühlung → Inspektion → Entladung

Der detaillierte Prozess und die Ausrüstungskonfiguration werden entsprechend dem Substratmaterial, den Werkstückabmessungen, dem Produktionsvolumen und der erforderlichen Beschichtungsleistung bestimmt.

Oberflächenvorbehandlung

Eine ordnungsgemäße Vorbehandlung bildet die Grundlage für eine zuverlässige Pulverbeschichtungsleistung.

Vor dem Sprühen müssen Krankenhausbettgestelle und -komponenten gereinigt werden, um Verunreinigungen zu entfernen, wie z. B.:

• Öl und Fett

• Staub und Schmutz

• Schweißrückstände

• Verarbeitungsrückstände

• Andere Oberflächenverunreinigungen

Abhängig vom Werkstückmaterial und den Beschichtungsanforderungen kann der Vorbehandlungsprozess Folgendes umfassen:

• Entfetten

• Wasserrinsung

• Oberflächenkonditionierung

• Phosphatierung oder andere Konversionsbehandlung

• Endrinsung

Das Vorbehandlungssystem kann je nach Produktgeometrie und Produktionsanforderungen als Sprüh- oder Tauchkonfiguration ausgelegt werden.

Feuchtigkeitstrocknung

Nach der Nassvorbehandlung wird Restfeuchtigkeit vor der Pulverapplikation entfernt.

Der Trocknungsbereich bereitet die behandelten Werkstücke für das elektrostatische Sprühen vor und hilft, Beschichtungsfehler zu vermeiden, die durch verbleibende Oberflächenfeuchtigkeit verursacht werden.

Die Trocknungsbedingungen werden entsprechend den Werkstückabmessungen, der Materialstärke, der Förderanordnung und der Produktionskapazität ausgewählt.

Manuelle elektrostatische Pulverbeschichtung

Der Pulverapplikationsbereich verwendet manuelle elektrostatische Spritzpistolen, die es den Bedienern ermöglichen, das Sprühen entsprechend der Geometrie jeder Krankenhausbettkomponente zu steuern.

Im Vergleich zu einem festen automatischen Sprühmuster bietet der manuelle Betrieb mehr Flexibilität beim Beschichten von:

• Rohrstrukturen

• Schweißnähten

• Ecken und Kanten

• Halterungen

• Vertieften Bereichen

• Komponenten mit unterschiedlichen Abmessungen

• Häufig wechselnden Produktmodellen

Die Bediener können den Sprühwinkel, den Abstand und das Applikationsmuster anpassen, um die Pulverabdeckung auf komplexen Oberflächen zu verbessern.

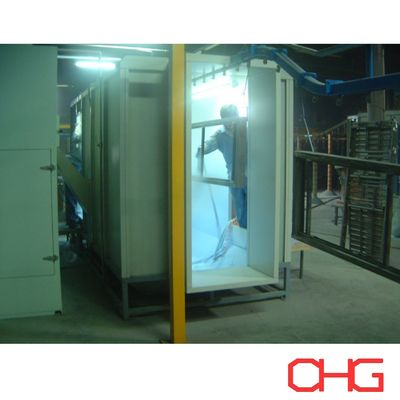

Pulverspritzkabine und -rückgewinnung

Die manuelle Beschichtung erfolgt in einer speziellen Pulverspritzkabine, die mit einem geeigneten Absaug- und Rückgewinnungssystem ausgestattet ist.

Je nach Produktionsanforderungen kann das System Folgendes umfassen:

• Manuelle elektrostatische Spritzpistolen

• Pulverversorgungsausrüstung

• Spritzkabine

• Absaugsystem

• Pulverfiltration oder -rückgewinnungsausrüstung

• Pulversammelausrüstung

Die Kabinenabmessungen und Bedienerpositionen werden entsprechend den maximalen Krankenhausbettabmessungen und dem erforderlichen Sprühzugang ausgelegt.

Materialhandhabungssystem

Je nach Produktionskapazität und Fabrikbedingungen können verschiedene Förderanordnungen gewählt werden.

Mögliche Konfigurationen sind:

• Kontinuierlicher Oberförderer

• Power-and-Free-Förderer

• Kundenspezifisches hängendes Handhabungssystem

• Manuelle Übertragung für kleinere Produktionsmengen

Für Förderanlagen werden geeignete Aufhänger entsprechend der Krankenhausbettgestellstruktur, dem Gewicht, der Beschichtungsorientierung und der erforderlichen Produktionskapazität ausgelegt.

Manuelles Be- und Entladen kann beibehalten werden, um Flexibilität für verschiedene Bettmodelle und Komponentengrößen zu bieten.

Pulveraushärtung

Nach dem Sprühen werden die beschichteten Komponenten in den Aushärtungsofen überführt.

Kontrolliertes Erhitzen bewirkt, dass die Pulverbeschichtung schmilzt, fließt und chemisch vernetzt, wodurch ein kontinuierlicher Beschichtungsfilm entsteht.

Der Aushärtungsprozess wird wie folgt ausgelegt:

• Spezifikation des Pulverherstellers

• Werkstückmaterial

• Metallstärke

• Produktgeometrie

• Erforderliche Produktionskapazität

• Erforderliche Beschichtungsleistung

Eine korrekte Aushärtung ist wichtig, um die beabsichtigte Haftung, das Aussehen, die mechanischen Eigenschaften und die Haltbarkeit der fertigen Beschichtung zu erzielen.

Kühlung und Qualitätskontrolle

Nach der Aushärtung werden die beschichteten Komponenten vor dem Entladen und der weiteren Handhabung gekühlt.

Fertige Produkte können dann gemäß den Beschichtungsanforderungen des Herstellers inspiziert werden.

Typische Inspektionspunkte können sein:

• Beschichtungsdicke

• Oberflächenaussehen

• Farbe und Glanz

• Haftung

• Beschichtungsuniformität

• Abdeckung um Schweißnähte und Ecken

• Sichtbare Oberflächenfehler

Zusätzliche Tests können gemäß den Produkt- und Qualitätsstandards des Kunden spezifiziert werden.

Vorteile für die Herstellung von Krankenhausbetten

Flexible Abdeckung komplexer Strukturen

Manuelle Spritzpistolen ermöglichen es den Bedienern, Sprühwinkel und -positionen beim Beschichten von Rohrrahmen, Schweißbaugruppen, Ecken und vertieften Bereichen zu ändern.

Geeignet für mehrere Produktmodelle

Das System kann verschiedene Krankenhausbettdesigns aufnehmen, ohne dass umfangreiche automatische Sprühprogramme geändert werden müssen.

Praktisch für Klein- und Mittelserien

Manuelle Pulverapplikation kann ein geeignetes Gleichgewicht zwischen Beschichtungsflexibilität, Ausrüstungsinvestition und Produktionseffizienz bieten, wenn keine vollständige Sprühautomatisierung erforderlich ist.

Konsistente Oberflächenveredelung

Mit geeigneter Vorbehandlung, Sprühen, Aushärtung und Qualitätskontrolle kann die Produktionslinie eine gleichmäßige und langlebige Oberfläche für Krankenhausbettkomponenten liefern.

Erweiterbare Produktionskonfiguration

Bei zukünftigen Produktionssteigerungen kann die Linie unter Berücksichtigung späterer Automatisierungs-Upgrades, einschließlich automatischer Spritzpistolen und Vorschubgeräte, ausgelegt werden.

Kundenspezifisches Design der Pulverbeschichtungslinie

Jede Pulverbeschichtungslinie für Krankenhausbetten wird entsprechend den Fertigungsbedingungen des Kunden konstruiert.

Wichtige Informationen für die Systemauslegung sind:

• Produktzeichnungen oder Fotos

• Maximale Werkstückabmessungen

• Werkstückmaterial

• Maximales Gewicht

• Erforderliche stündliche oder tägliche Kapazität

• Produktvarianten

• Erforderliche Beschichtungsleistung

• Vorbehandlungsanforderungen

• Pulverspezifikationen

• Anzahl der Farben und Häufigkeit des Farbwechsels

• Fabrikabmessungen und lichte Höhe

• Verfügbare Heizenergie

• Be- und Entladeanforderungen

• Erforderlicher Automatisierungsgrad

Basierend auf diesen Parametern können wir eine kundenspezifische Lösung entwickeln, die das Vorbehandlungssystem, den Trocknungsbereich, das Materialhandhabungssystem, die Pulverspritzkabine, die manuelle elektrostatische Sprühausrüstung, das Pulverrückgewinnungssystem, den Aushärtungsofen, den Kühlbereich, das Steuerungssystem und das komplette Produktionslinienlayout umfasst.

Kontaktieren Sie uns mit Ihren Krankenhausbettspezifikationen und Produktionsanforderungen für einen kundenspezifischen Vorschlag und ein Angebot für eine Pulverbeschichtungslinie.
