Automatische Pulverbeschichtungslinie für die Herstellung kundenspezifischer Förderspurkomponenten

Automatische Pulverbeschichtungslinie mit Strom und freiem Förderband

Flexible Pulverbeschichtung für verschiedene industrielle Metallteile

Diese automatische Pulverbeschichtungsanlage ist für Metallkomponenten mit unterschiedlichen Abmessungen, Formen, Gewichten und Beschichtungsanforderungen konzipiert.Das System kombiniert die automatische Pulveraufbereitung mit flexiblem Material-Handling, um eine effiziente Lösung für die industrielle Oberflächenveredelung zu bieten.

Die Linie verfügt über eine langlebige PVC-Pulver-Sprühkabine und ein Power- und Free-Aufnahmesystem.automatisch durch die wichtigsten Beschichtungsprozesse transportiert, und nach dem Aushärten und Abkühlen manuell entladen.

Diese Konfiguration bietet eine praktische Kombination aus Automatisierung und Flexibilität.für Hersteller geeignet, die mehrere Warentypen oder Werkstücke mit unterschiedlichen Produktionsanforderungen verarbeiten.

Hauptmerkmale der Produktionslinie

Das System kann so konfiguriert werden:

• PVC-Pulversprühkabine

• Elektrostatische automatische Pulversprühpistolen

• Bei Bedarf manuelle Anpassungsstationen

• Kraft- und Freileiterförderer

• für die Verwendung in der Herstellung von Geräten mit einem Gehalt an Rohstoffen von mehr als 50 GHT

• Ausrüstung zur Versorgung und Rückgewinnung von Pulver

• Pulverherdungssystem

• Kühlbereich

• Manuelles Be- und Entladen

• Produktionssteuerung auf Basis von SPS

Die detaillierte Ausrüstungskonfiguration wird nach den Werkstücken, der Produktionskapazität, den Beschichtungsspezifikationen und den Fabrikbedingungen des Kunden bestimmt.

PVC-Pulver-Sprühkabine

Im Bereich der Pulveraufbereitung wird eine PVC-Sprühkabine verwendet, die für automatische Pulverbeschichtungen geeignet ist.

Die Abmessungen der Kabinen und die interne Anordnung werden entsprechend Faktoren wie:

• Höchstmaße des Werkstücks

• Ausrichtung des Werkstücks

• Position des Förderers

• Anzahl der automatischen Sprühpistolen

• Anforderungen an die manuelle Anpassung

• Methode zur Rückgewinnung von Pulver

• Produktionskapazität

• Anforderungen an die Farbänderung

Die Kabine kann mit Pulverabbau- und Rückgewinnungsausrüstung integriert werden, um überschüssiges Pulver zu sammeln und geeignete Sprühbedingungen zu gewährleisten.

Automatische Anwendung von Pulver

Die Werkstücke gelangen automatisch durch das Fördersystem in die Sprühkabine, wobei elektrostatische Pulversprühpistolen geladene Pulverpartikel auf geerdete Metalloberflächen auftragen.

Abhängig von der Produktgeometrie kann der Sprühbereich folgende Bestandteile enthalten:

• Elektrostatische automatische Sprühpistolen

• Reziprozanten

• Ausrüstung für die Pulverversorgung

• Handschutzgewehre

• Ausrüstung zur Rückgewinnung von Pulver

Automatisches Sprühen sorgt für eine wiederholbare Pulveranwendung für die regelmäßige Produktion, während manuelle Anpassung für Ecken, eingebettete Abschnitte, geschweißte Strukturen,und andere schwer erreichbare Gebiete.

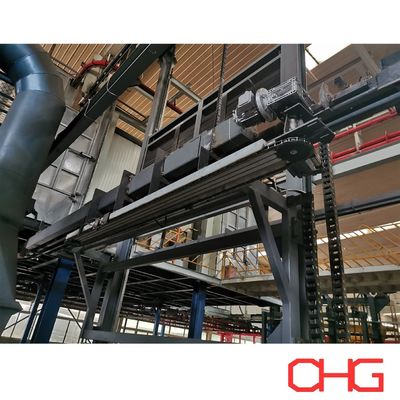

Kraft- und Freihöhenförderer

Die Produktionslinie verwendet ein Power- und Free-Fahrzeug für den flexiblen Transport des Werkstücks.

Im Gegensatz zu einem herkömmlichen kontinuierlichen Luftförderer ermöglicht das Power-and-Free-System, einzelne Träger zu stoppen, zu sammeln, freizulassen,und gemäß den Anforderungen der verschiedenen Prozessstufen übertragen.

Dies ermöglicht es:

• Koordinierung von Prozessen mit unterschiedlichen Zykluszeiten

• Erstellen von Akkumulationspuffers

• An bestimmten Bahnhöfen die Träger stoppen

• Steuerung der Bewegung des Werkstücks zwischen den Produktionsbereichen

• Anpassung des Produktionsflusses an verschiedene Warentypen

• Verringern Sie die unnötige manuelle Materialübertragung

Die Abstandsverteilung zwischen den Trägern, die Routing der Fördermaschinen, die Konstruktion der Anhänger, die Ladekapazität und die Betriebsgeschwindigkeit werden anhand der tatsächlichen Werkstücke und der erforderlichen Produktionsleistung angepasst.

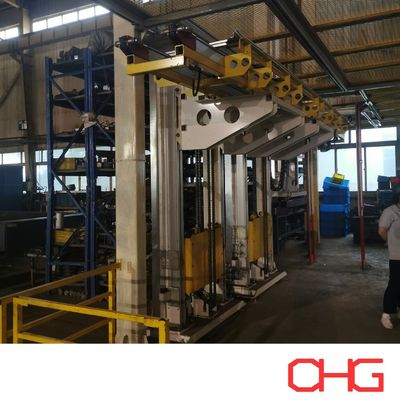

Manuelles Be- und Entladen

Das manuelle Be- und Entladen bietet Flexibilität beim Umgang mit Komponenten mit unterschiedlichen Abmessungen und Geometrien.

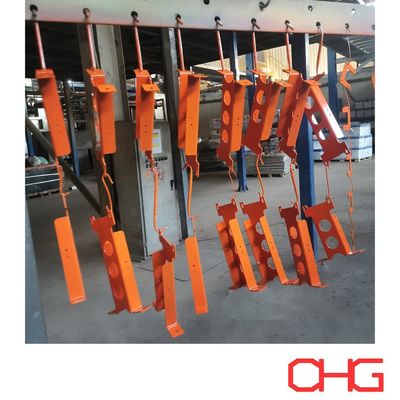

An der Ladestation legen die Bediener die Werkstücke auf maßgeschneiderte Anhänger oder Träger, die dann durch den Produktionsprozess transportiert werden.

Nachdem die Beschichtung, die Härtung und die Kühlung abgeschlossen sind, werden die fertigen Werkstücke zum Entladen zurückgebracht, um manuell entfernt zu werden.

Bei großen oder schweren Produkten kann die Lade- und Entladeanordnung gegebenenfalls auch mit Gabelstaplern oder anderen Materialbearbeitungsgeräten abgestimmt werden.

Typisches Pulverbeschichtungsverfahren

Abhängig vom Projektumfang kann eine komplette Pulverbeschichtungslinie Folgendes umfassen:

Beförderung → Vorbehandlung der Oberfläche → Feuchtigkeitstrocknung → Pulversprühen → Pulverhärtung → Kühlung → Inspektion → Entladen

Oberflächenvorbehandlung

Die Metallkomponenten werden vor der Anwendung von Pulver gereinigt und chemisch behandelt.

Das Vorbehandlungsprozess wird nach dem Substratmaterial, dem Oberflächenzustand und der erforderlichen Korrosionsleistung ausgewählt.

Trocknung durch Feuchtigkeit

Nach der nassen Vorbehandlung wird die Restfeuchtigkeit entfernt, bevor die Werkstücke in die Pulversprühkabine gelangen.

Pulverbesprühen

Automatische elektrostatische Sprühpistolen werden mit Pulver auf die geerdeten Werkstücke aufgetragen.

Pulvergehärtung

Die beschichteten Komponenten gelangen in den Härteofen, wo durch kontrollierte Erhitzung das Pulver schmilzt, fließt und sich chemisch zu einem kontinuierlichen Beschichtungsfilm verknüpft.

Die Härtebedingungen werden nach der Spezifikation des Pulverherstellers und den thermischen Eigenschaften des Werkstücks ausgewählt.

Kühlung und Inspektion

Nach der Härtung werden die Produkte vor dem Entladen abgekühlt und die Fertigteile auf Beschichtungstärke, Aussehen, Haftung, Farbe, Glanz,und andere projektbezogene Qualitätsanforderungen.

Maßgeschneiderte Pulverbeschichtungslösungen

Unsere Produktionslinien für Pulverbeschichtungen basieren nicht auf einer einzigen festen Konfiguration.

Für technische Beurteilung und Angebot sind folgende Informationen besonders nützlich:

• Werkstückmaterial

• Zeichnungen oder Fotos der Ware

• Maximale Abmessungen

• Höchstgewicht

• Notwendige Stunden- oder Tageskapazität

• Produkte pro Beförderer

• Erforderliche Beschichtungsleistung

• Anforderungen an die Vorbehandlung

• Spezifikationen für Pulver

• Anzahl der Farben

• Farbwechselfrequenz

• Fabrikmaße und Höhenfreiheit

• Verfügbare Heizenergie

• Lokale elektrische Vorgaben

• Beförderungs- und Entladeverfahren

• Notwendige Automatisierungsstufe

Auf der Grundlage dieser Informationen können wir den geeigneten Produktionsprozess, die Ausrüstungskonfiguration, das Layout des Power- und Free-Fahrwerks, die PVC-Pulversprühkabine, die Pulveranwendung und das Rückgewinnungssystem entwickeln.Härtungslösung, Steuerungssystem und komplette Linienanordnung.

Kontaktieren Sie uns mit Ihren Werkstückspezifikationen und Produktionsanforderungen für einen maßgeschneiderten Pulverbeschichtungslinienvorschlag und Angebot.
